Partes del extremo del fluido
Un amortiguador de pulsaciones es un accesorio vital instalado en la línea de descarga (o, a veces, de succión) de bombas de lodo en sistemas de perforación. Su función principal es reducir las pulsaciones producidas por el movimiento alternativo de la bomba (por ejemplo, triplex, dúplex), suavizando así el flujo de fluido y estabilizando la presión.
Descripción del producto
Un amortiguador de pulsaciones es un accesorio vital instalado en la línea de descarga (o, a veces, de succión) de bombas de lodo en sistemas de perforación. Su función principal es reducir las pulsaciones producidas por el movimiento alternativo de la bomba (por ejemplo, triplex, dúplex), suavizando así el flujo de fluido y estabilizando la presión.
Principio de funcionamiento
Dentro de su cámara cilíndrica se encuentra una vejiga o diafragma flexible, precargado con gas (como nitrógeno). Cuando la bomba genera un pico de alta presión, comprime la vejiga, absorbiendo momentáneamente el exceso de energía.
A medida que cae la presión, la vejiga libera el líquido almacenado nuevamente en la línea, lo que garantiza un flujo más uniforme y constante.
Parámetros del producto
Tipo de amortiguador, características de diseño y mejores casos de uso
Vejiga/Diafragma: Más común; Alojamiento de fluido separado por gas. Ideal para líneas de descarga.
Recipiente a presión: compacto, sin piezas móviles, adecuado para aplicaciones de muy alta presión, pero menos eficaz en general.
Succión versus descarga: ofrece flexibilidad para mitigar las pulsaciones en ambos lados de la bomba.
Los diseños típicos incluyen:
Cuerpo, cubierta, vejiga/diafragma, valvula de precarga
Manómetro, válvula de purga, válvula de retención o de alivio
Adecuado para bombas de lodo en una amplia gama de modelos.
Principales parámetros técnicos
Clasificación de presión: hasta 5000-7500 psi (según el modelo, por ejemplo, KB20, etc.)
Compatibilidad de fluidos: Lodo estándar; Opciones de vejigas resistentes a lodos a base de aceite
Modelos disponibles: KB10, KB20, KB45, KB75, PD-45, PD-55, etc.
Componentes incluidos: Vejiga/diafragma, manómetro, válvula de purga, carcasa
Mantenimiento: Vejiga reemplazable en campo; procedimiento de precarga sencillo
Ventajas del producto
Reduce el desgaste
Minimiza la tensión y la fatiga en los componentes posteriores, como revestimientos, válvulas, tuberías y accesorios. Al minimizar las pulsaciones en los componentes del sistema, como reguladores, solenoides, sensores, etc., la bomba reducirá el desgaste y prolongará la vida útil.
Mejora la eficiencia de la perforación
La presión y el flujo constantes conducen a operaciones más fluidas y una tasa de penetración potencialmente mejorada.
Disminuye el ruido y la vibración.
Amortigua las pulsaciones para crear un ambiente de trabajo más silencioso y seguro.
Previene picos de presión
Mitiga las sobretensiones repentinas, similares al golpe de ariete, protegiendo la integridad de su sistema y la integridad del equipo Power Zone.
Capacidad de respuesta rápida
Actúa como un amortiguador: responde instantáneamente a las fluctuaciones de presión para estabilizar el sistema.

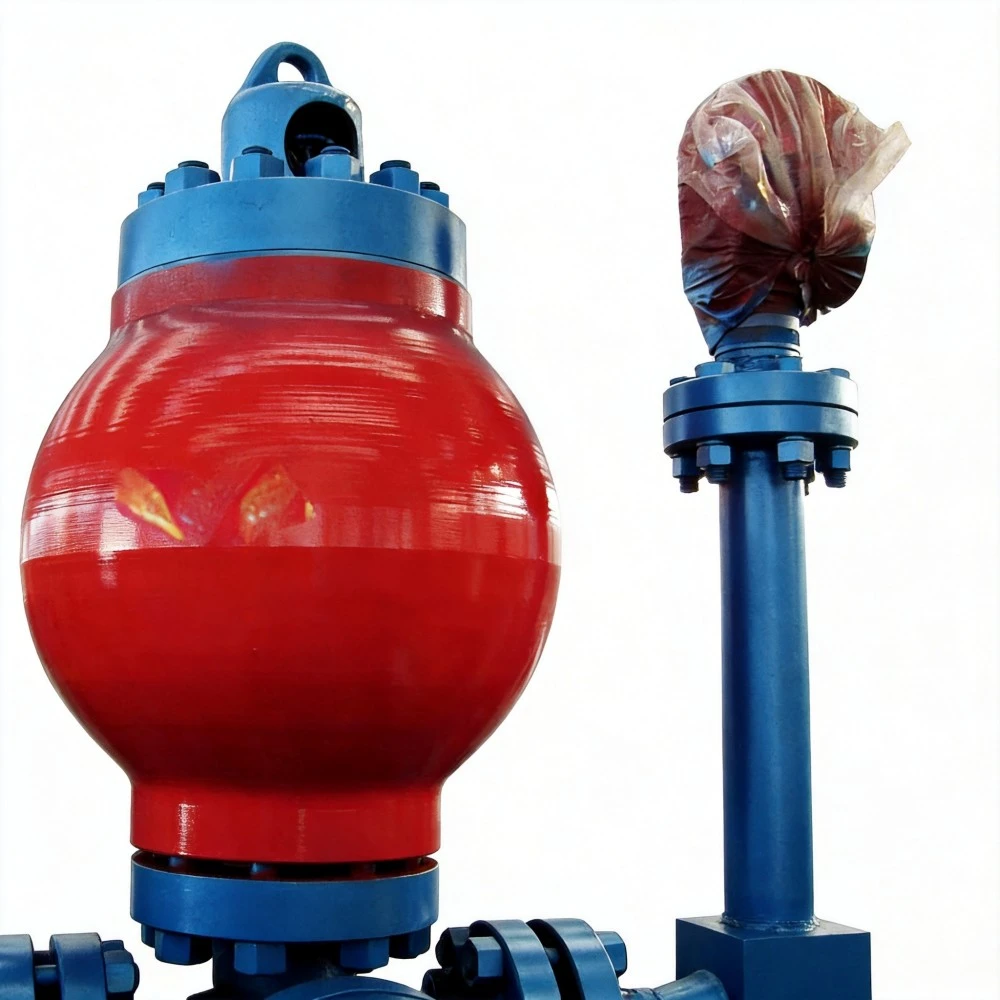

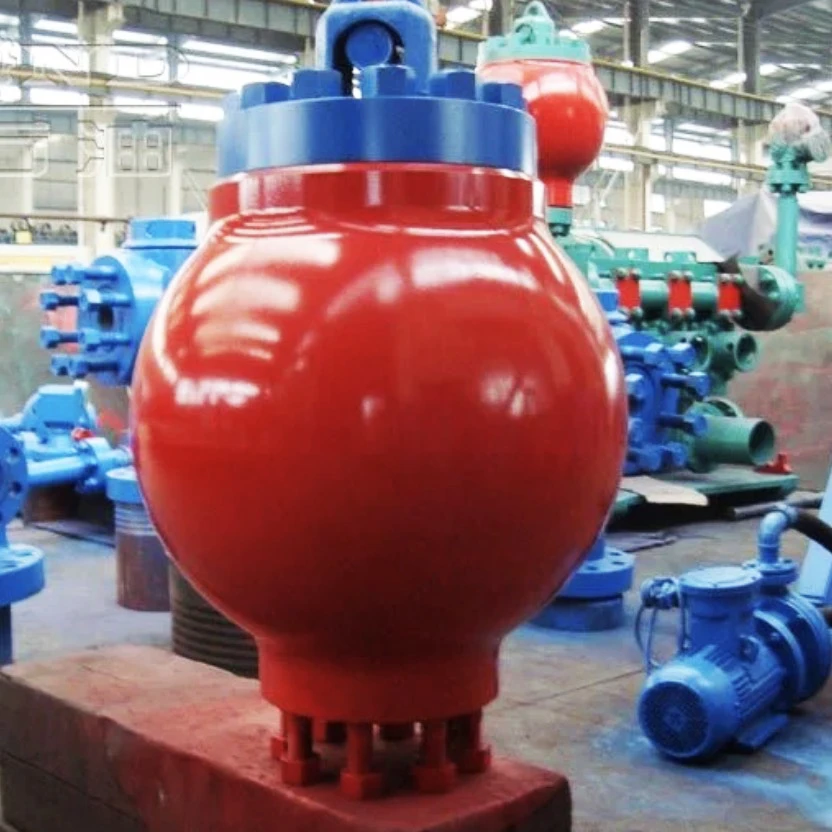

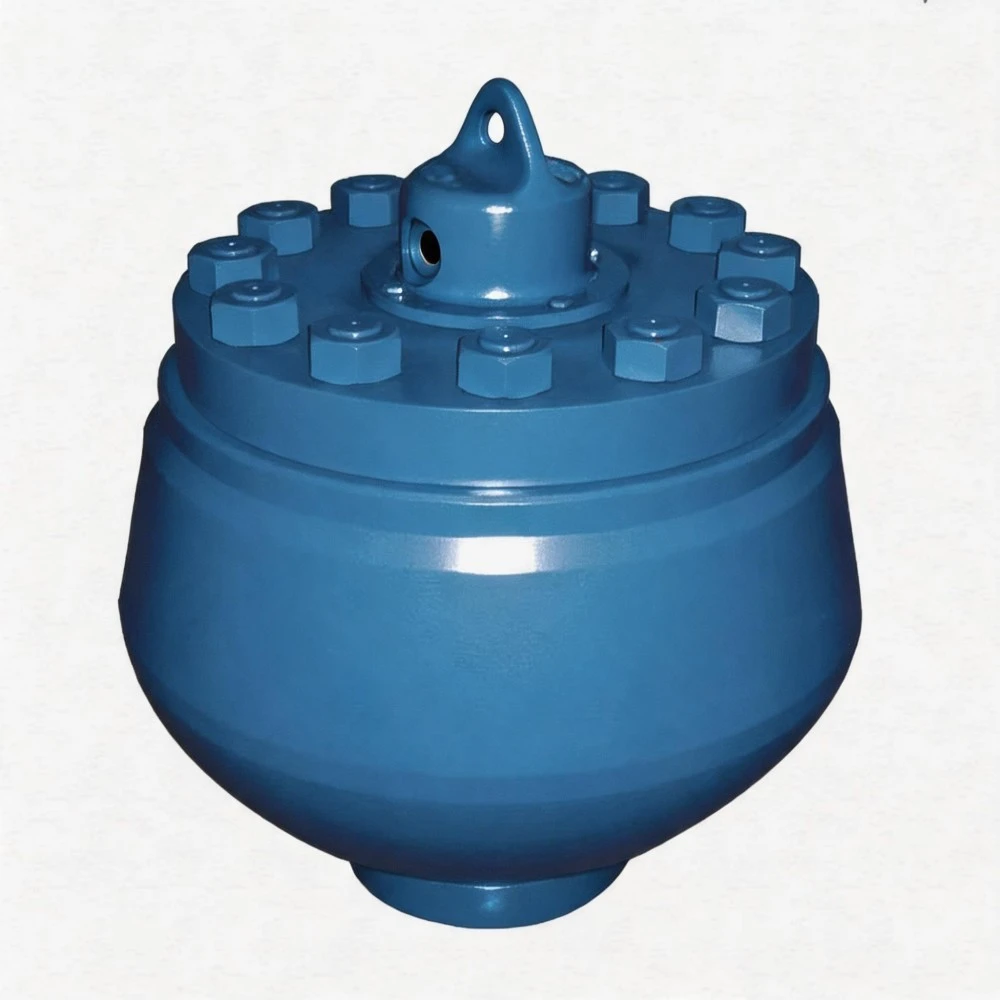

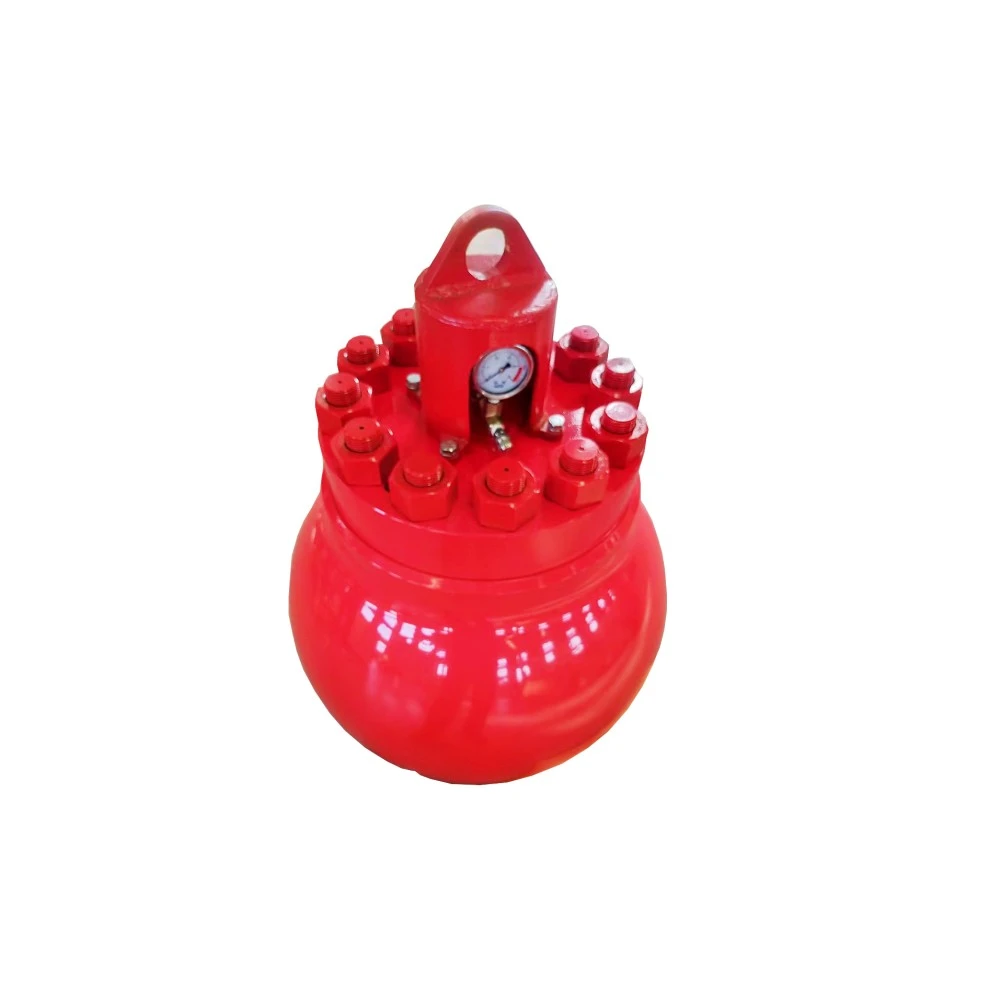

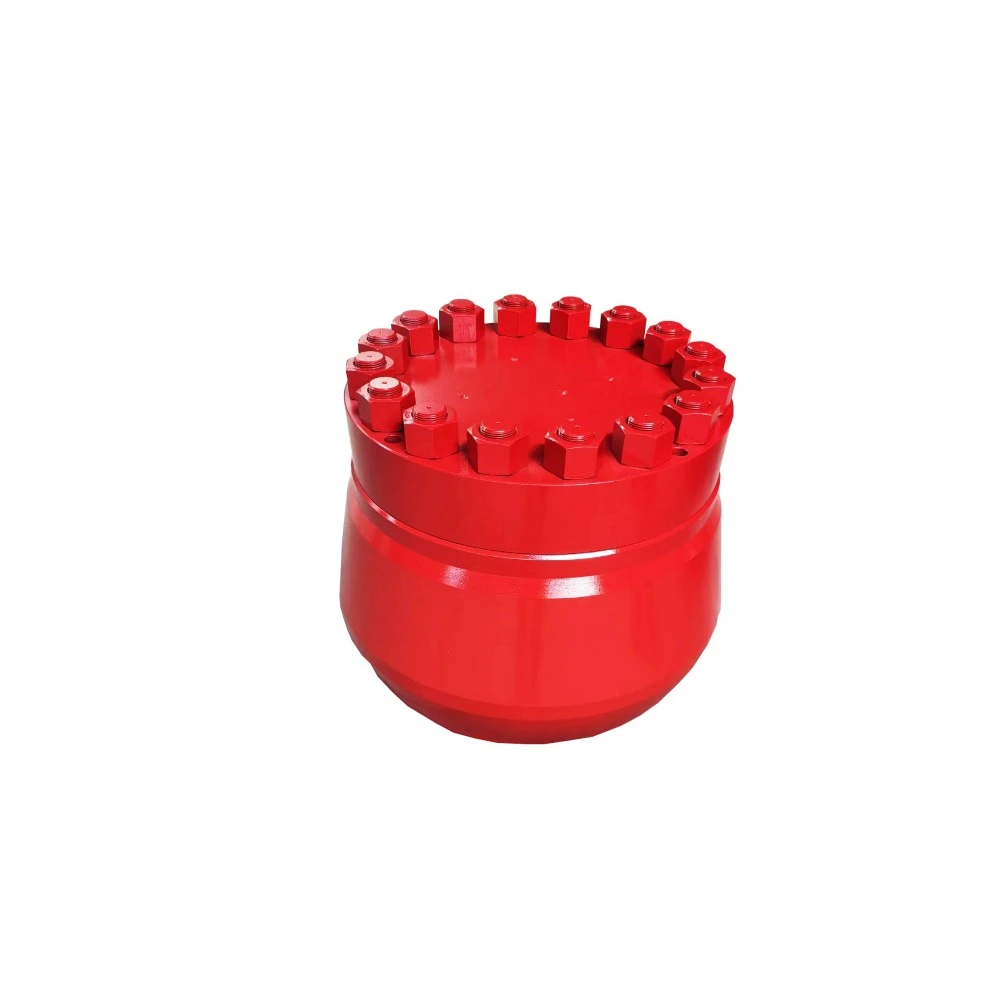

Características estructurales del amortiguador de pulsaciones esférico
Un amortiguador de pulsaciones y bolsa de aire es un acumulador con una precarga fija que absorbe los impactos del sistema y minimiza las pulsaciones, las vibraciones de las tuberías, los golpes de ariete y las fluctuaciones de presión.

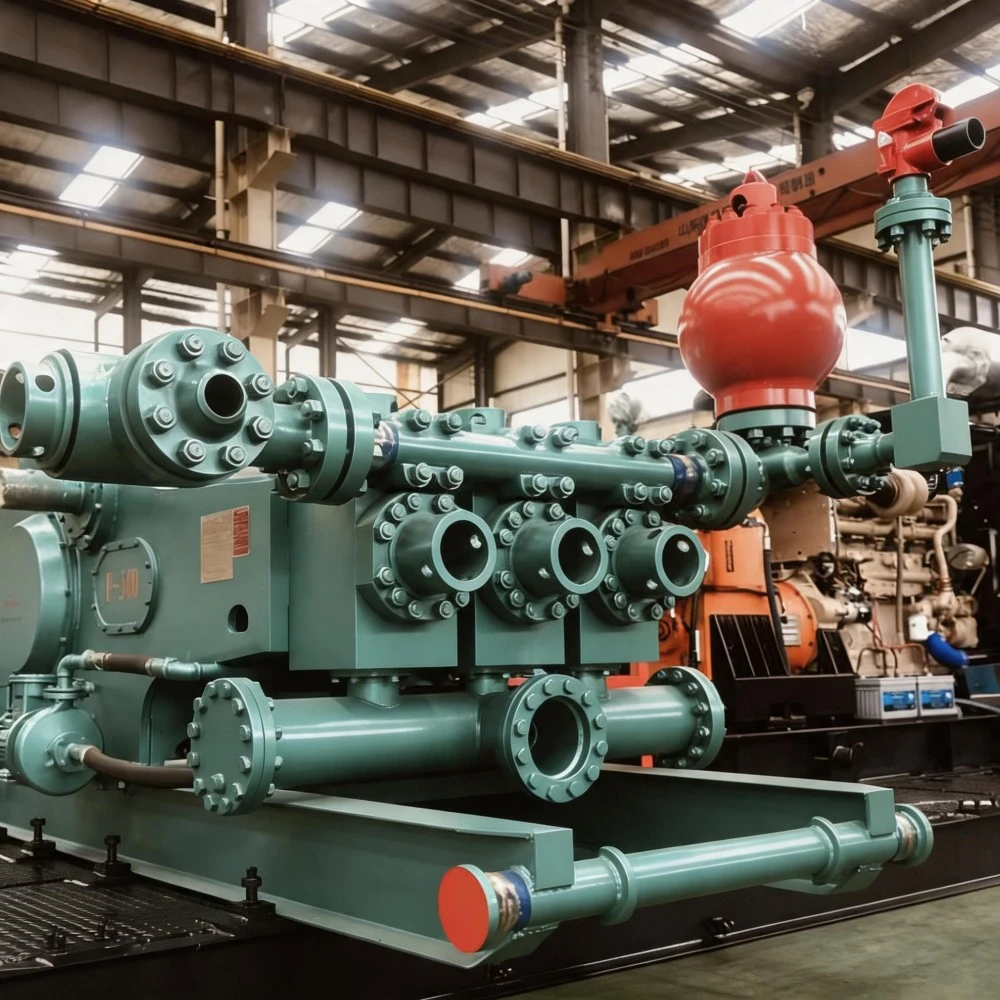

Los amortiguadores de pulsaciones se conectan directamente al colector de descarga o se instalan directamente aguas abajo de la bomba.
Ofrecemos una amplia gama de amortiguadores de pulsaciones esféricos y bolsas de aire para perforación y producción.
Los tamaños de volumen varían de 10 galones a 20 galones y la presión varía de 3000 psi a 7500 psi.
El cuerpo del amortiguador de pulsaciones esférico está construido a partir de una pieza forjada de acero, lo que elimina la posibilidad de fallo por fatiga de la soldadura.
Son intercambiables con los amortiguadores Hydril Serie "K", los amortiguadores Emsco Serie "PD" y los amortiguadores Bomco Serie "KB".
Cuerpo de válvula forjado de una sola pieza (sin soldaduras circunferenciales), lo que hace que el cuerpo de la válvula sea más resistente y la superficie interior más suave.
La superficie interior está mecanizada para facilitar el movimiento del diafragma.
Paneles superior e inferior reemplazables en campo.
Conexión de placa base para cumplir con los requisitos de aplicación del cliente.
Los diafragmas están disponibles en una variedad de materiales para adaptarse a los requisitos de la aplicación.
Puntos fuertes de la empresa
Construcción confiable para yacimientos petrolíferos: Vejigas hechas de uretano resistente al lodo a base de aceite (p. ej., Patriot™), lo que garantiza una larga vida útil.
Certificado API/ASME: Disponible con sello ASME-U o construido según rigurosos estándares API para uso en tierra y mar.
Diseño que se puede reparar en el campo: la precarga sencilla, el mantenimiento de la vejiga y el reemplazo de piezas reducen el tiempo de inactividad.
Amplia aplicación: Compatible con las principales marcas y modelos de bombas de lodo, ideal tanto para instalaciones nuevas como para modernizaciones.
Materiales avanzados: materiales de vejiga de alta calidad (NBR, HNBR, FKM) adaptados a diferentes condiciones térmicas y químicas de fluidos.

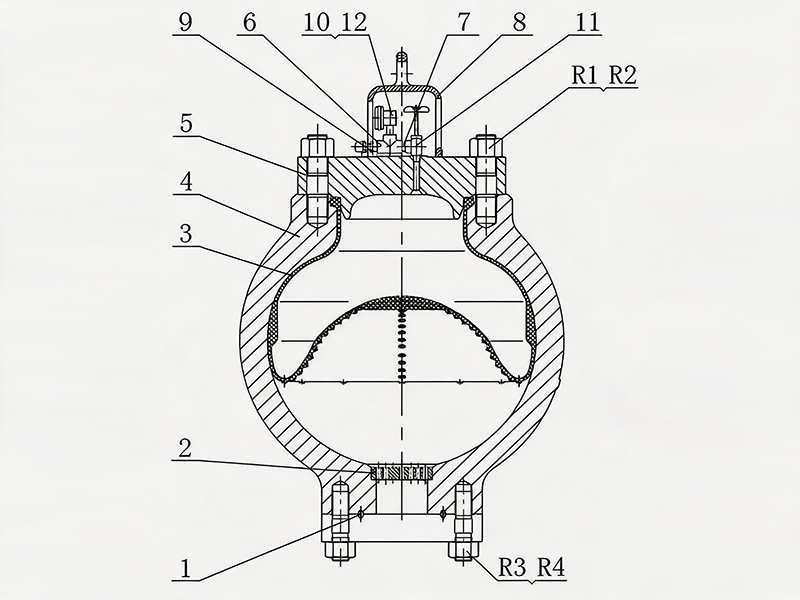

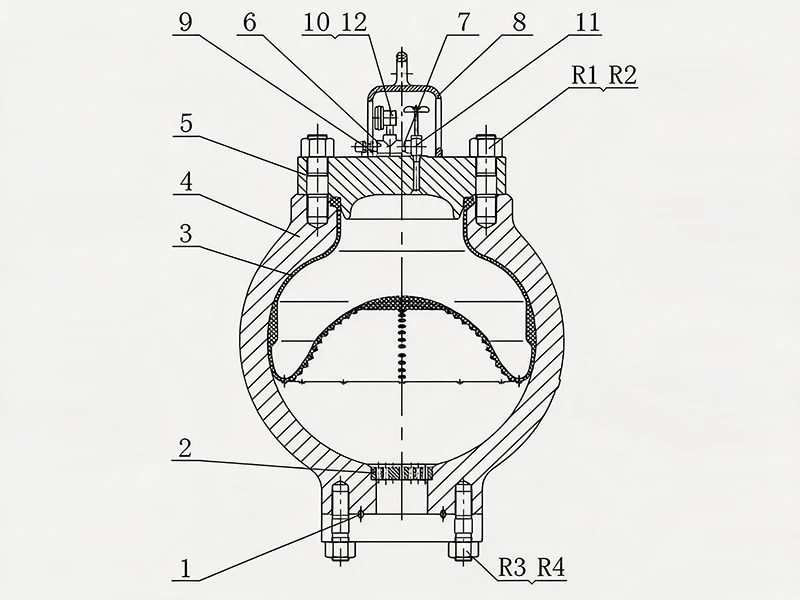

Amortiguador de pulsaciones Lista de piezas de ensamblaje (codificadas según los números de diagrama)
Los números en el diagrama corresponden a la siguiente tabla para facilitar la instalación, el mantenimiento y la comunicación.
|
No. |
ingles |
ruso |
|
1 |
Anillo de respaldo |
уплотнительное подкладное кольцо |
|
2 |
Tapón inferior |
затычка |
|
3 |
Conjunto de bolsa de aire |
globo en el aire |
|
4 |
Montaje de carcasa |
cuerpo |
|
5 |
Portada |
крышка |
|
6 |
Camiseta, NPT1/4 |
tubo NPT1/4 |
|
7 |
Junta, NPT1/4 |
conector NPT1/4 |
|
8 |
Tapa del manómetro |
manómetro |
|
9 |
válvula de purga |
clave para el trabajo |
|
10 |
manómetro |
manómetro |
|
11 |
Válvula de cierre en ángulo |
угловой запорный клапан |
|
12 |
Lavadora |
шайба |
|
R1, R2 |
Cerrojo de doble brazo (par superior) |
болт-шпилька |
|
R3, R4 |
Cerrojo de doble brazo (par inferior) |
болт-шпилька |
Las posiciones de los números del diagrama se refieren al dibujo de su estructura.
|
Marca |
Modelos compatibles |
|
BOMCO |
F-500, F-800, F-1000, F1300, F1600, FB-1300, FB-1600, D-375, D-700 |
|
LANSHI |
3NB-1300C, 3NB-1000, 3NB-1000C, 3NB-800 |
|
QUÍNZHOU |
SL3NB-1300A, QZ-1000, QZ-500, QZ-350, QZ-800, SL3NB-1600 |
|
HONGHUA |
3NB-1600F, HHF800/1000, HHF1300/1600, HHF1600HL, HHF2200HL |
|
TALADRO |
7TS450, 7TS600, 9T800, 9T1000, 10T1300, 12T1600 |
|
EMSCO |
F-500, F-800, F-1000, F1300, F1600, FB-1300, FB-1600, FC-1600, FC-2200 |
|
IDECO |
T-500, T-800, T-1000, T-1300, T-1600 |
|
GARDEN DENVER |
PZ-7, PZ-8, PZ-9, PZ-10, PZ-11 |
|
NACIONAL |
7-P-50, 8-P-80, 9-P-100, 10-P-130, 12-P-160, 14-P-200, 14-P-220, K-700, K-700A, K-500, K-500A |
|
POZO DE PETRÓLEO |
A-350PT, A-560PT, A-600PT, A-850PT, A-1100P, A-1400PT, A-1700PT |
|
ELLIS WILLIAMS |
W-440-LP, E-447, E-2200, W446, W440 |
|
Serie rusa |
8T-650, UNBT-600, UNBT-950, UNBT-1180L, UNBT-950A, UBT-400, BT-600, UB-590, UNB-600, 8T-310 |
Aplicaciones
Piezas de repuesto de bombas de lodo de perforación marinas
Piezas de extremo de fluido y de potencia resistentes a la corrosión diseñadas para condiciones marinas adversas, totalmente intercambiables con las principales Bombas de lodo triplex serie F diseñadas para un tiempo de funcionamiento prolongado entre mantenimiento.
Componentes de bombas de perforación terrestres de pozos profundos
Piezas de bombas de alta resistencia clasificadas para operaciones de perforación profunda a alta presión, incluidas las forjadas cigüeñales, crucetas y módulos de extremo de fluido, que ofrecen un rendimiento constante bajo cargas pesadas continuas según los estándares API.
Repuestos de bombas de repuesto para perforación en tierra y reparación en tierra
Repuestos rentables compatibles con OEM para proyectos de reparación y perforación en tierra de rutina, que cubren piezas de desgaste común de Extremo de potencia, extremo de fluido y conjuntos estructurales para reducir los costos de mantenimiento.
