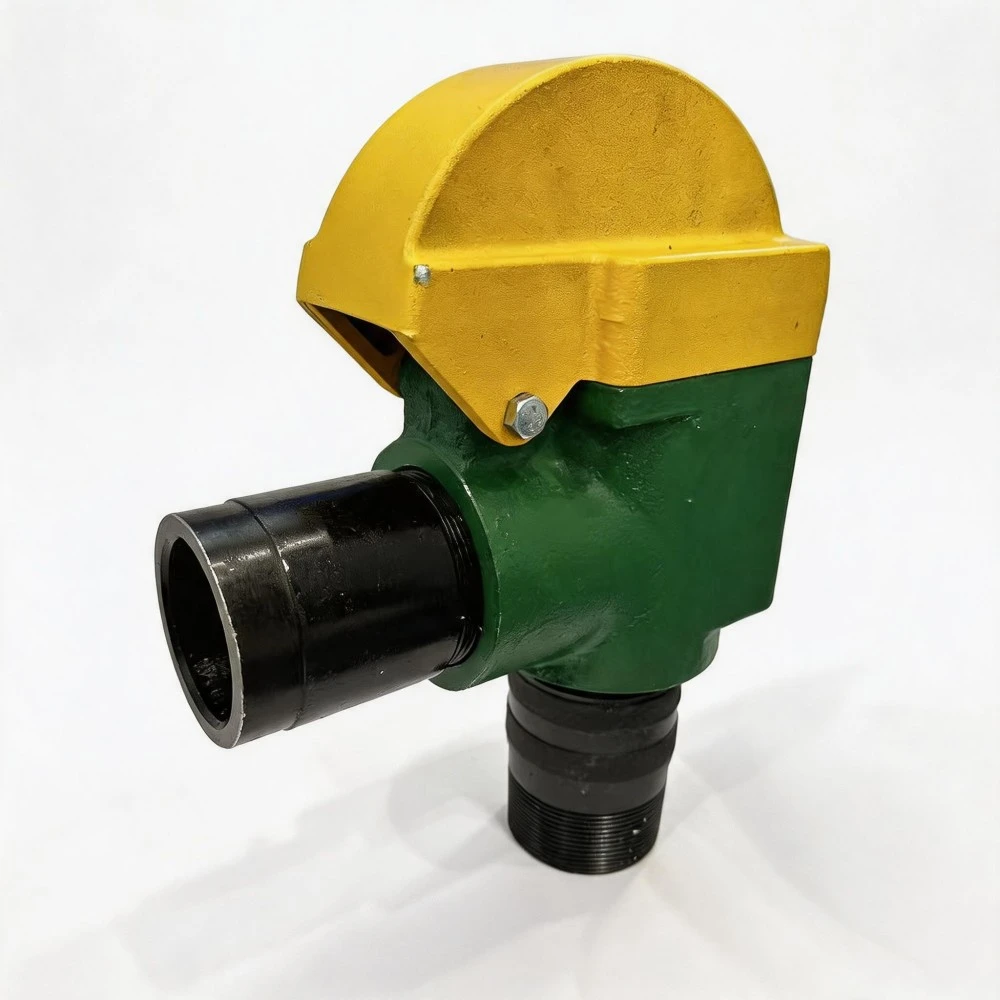

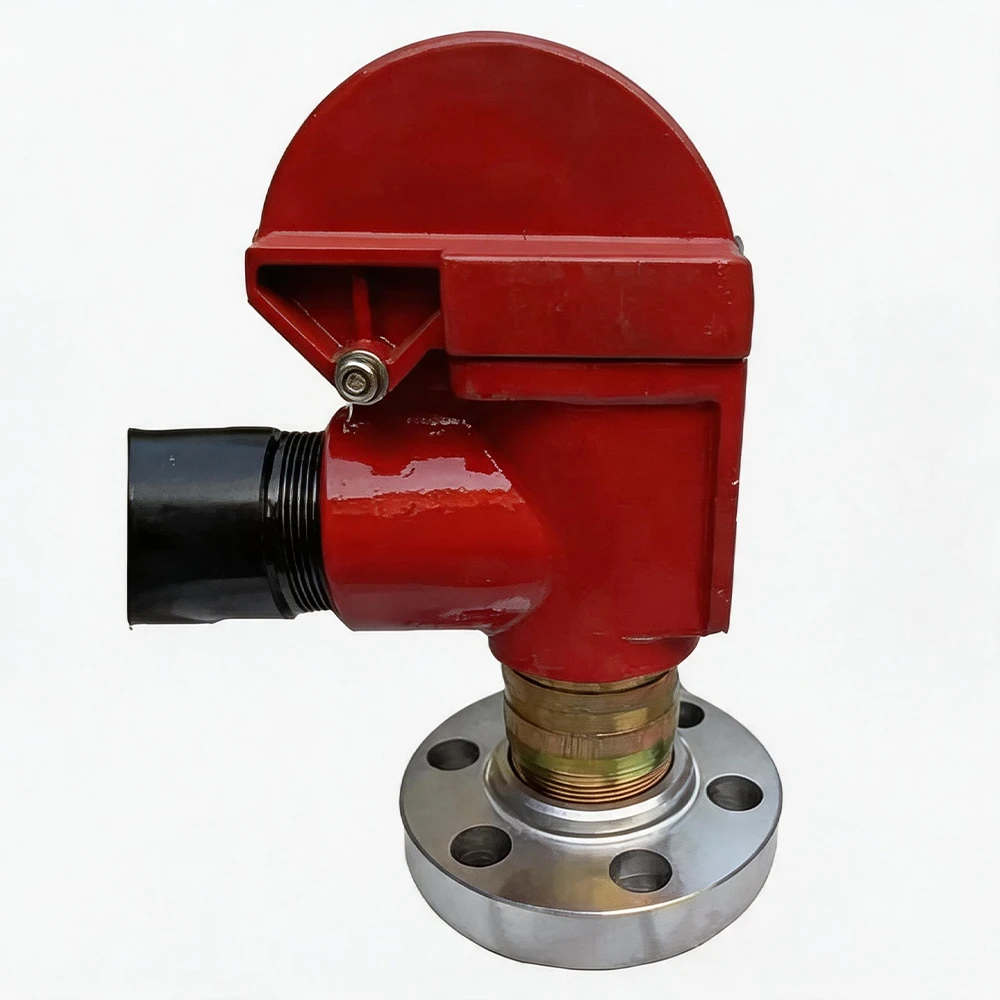

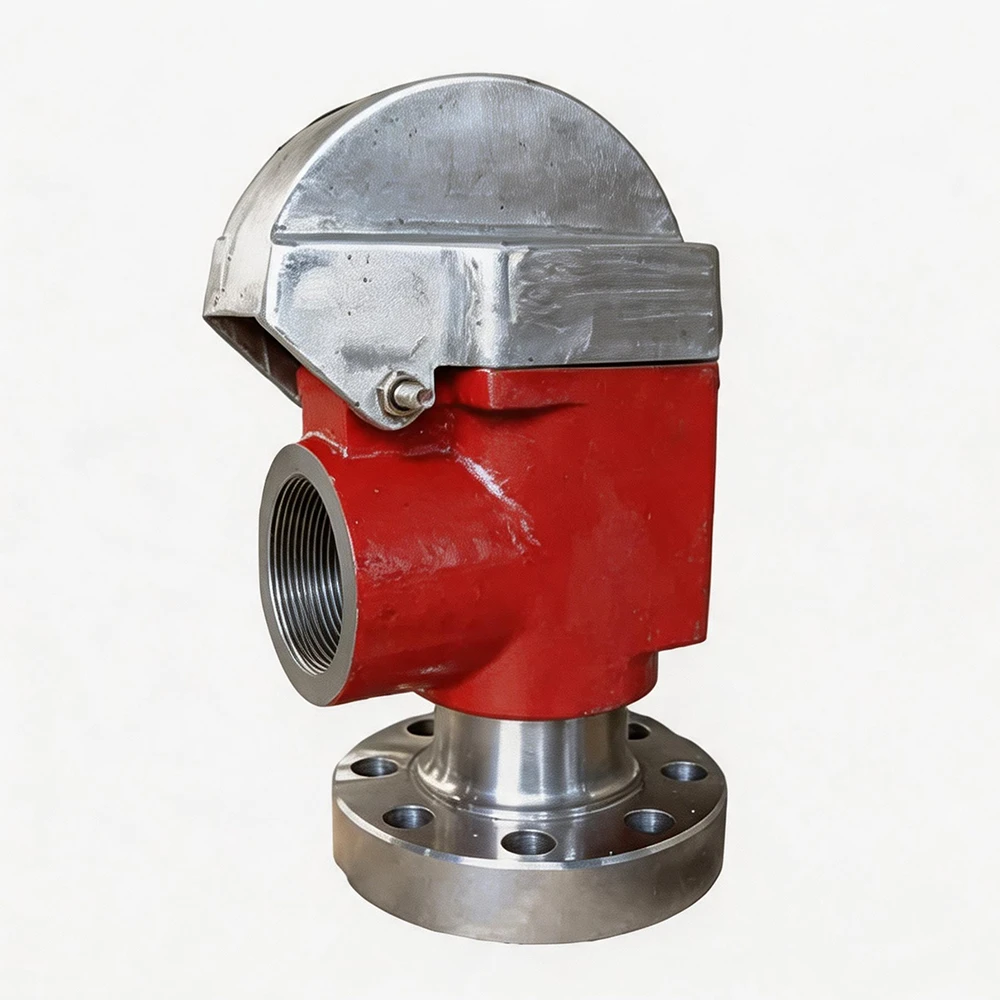

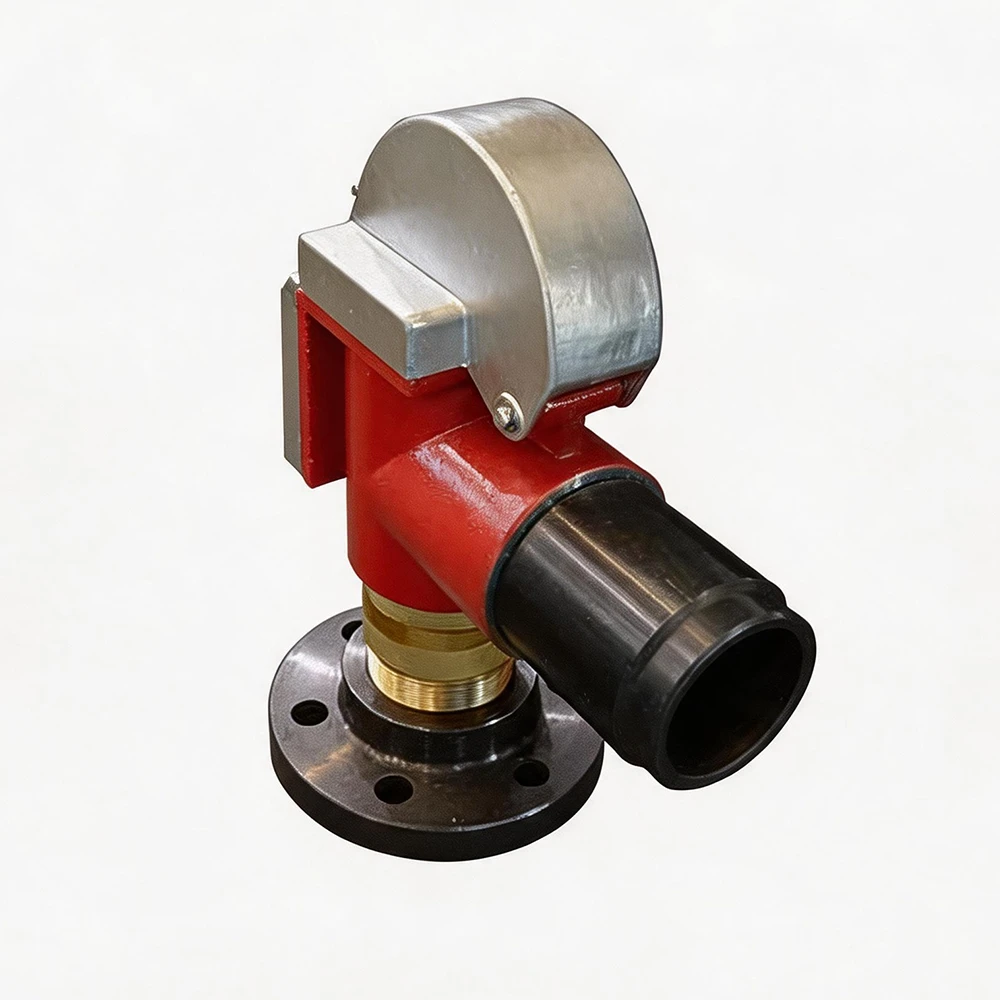

Válvula de seguridad de alivio con pasador de corte JA-3 para bombas de lodo (brida y conexión rosca

Antes de arrancar la bomba, confirme la presión de protección nominal de acuerdo con las especificaciones de los revestimientos y pistones de su bomba de lodo. Retire la cubierta superior de la válvula e instale un pasador de seguridad exclusivo en el orificio para pasador de la placa de seguridad (solo se permite un pasador de seguridad por placa de seguridad). Cuando la presión del cabezal de la bomba excede el valor nominal preestablecido, el pasador de seguridad se romperá instantáneamente y el lodo de perforación fluirá a través de las salidas laterales para liberar el exceso de presión y proteger toda la unidad de la bomba de lodo. Nunca sustituya los pasadores de seguridad originales con alambre de hierro, varillas de soldadura u otros materiales improvisados, ya que esto alterará la presión de alivio calibrada y provocará graves incidentes de seguridad. Los repuestos consumibles de esta válvula incluyen pasadores de seguridad, pistones, vástagos de pistón y topes de goma.

Sugerimos instalar una válvula de alivio de succión adicional en la tubería de succión para absorber los aumentos repentinos de presión y evitar daños a la bomba. La válvula de alivio de succión se instala preferiblemente en el colector de succión de la bomba, mientras que son aceptables posiciones alternativas a lo largo de la línea de succión según el diseño del campo. Las tuberías de descarga de la válvula de alivio deben inclinarse suavemente hacia el tanque de lodo y estar completamente apoyadas para evitar bolsas bajas, donde la sedimentación y solidificación del lodo podrían bloquear el flujo de fluido. Ajuste la presión de alivio de la válvula al 150% de la presión de funcionamiento normal. 70 psi es el ajuste estándar para operaciones de perforación regulares, que puede modificarse para adaptarse a los requisitos únicos del trabajo. La presión máxima de trabajo de este modelo JA-3 alcanza los 35 MPa.

1. Acción de apertura y cierre sensible y suave con respuesta rápida de liberación de presión

2. Área de soporte de presión del pistón pequeña para protección instantánea contra sobrepresión

3. Procedimiento de reinicio simple después del alivio de presión para reducir el tiempo de inactividad por mantenimiento

4. Fuerte compatibilidad universal, compatible con la mayoría de los modelos de bombas de lodo convencionales.

5. Opciones de conexión dual (brida/rosca) para una adaptación flexible in situ

6. Protección de presión estable sin problemas de fatiga del resorte, confiable en condiciones continuas y duras de alta presión

7. Aplicabilidad en múltiples escenas para sistemas de circulación de alta presión de lodo de perforación, agua y aceite.

1. Desempeño de apertura y cierre receptivo y consistente

2. Pistón compacto que soporta presión para un rápido alivio de la presión.

3. Restablecimiento posterior a un fallo sin esfuerzo

4. Amplia compatibilidad con varios tipos de bombas de lodo

5. Tipos de conexión: Conexión por brida, Conexión roscada

6. Presión de trabajo máxima permitida: 35 MPa
