Un conjunto de cruceta de bomba de lodo funciona dentro del extremo de potencia, transmitiendo movimiento alternativo mientras se desplaza a lo largo de superficies deslizantes controladas. Para proyectos de reemplazo y OEM, el cuerpo de la cruceta, las superficies deslizantes de bronce y el método de inspección deben seguir el dibujo aplicable, no una descripción genérica del catálogo.

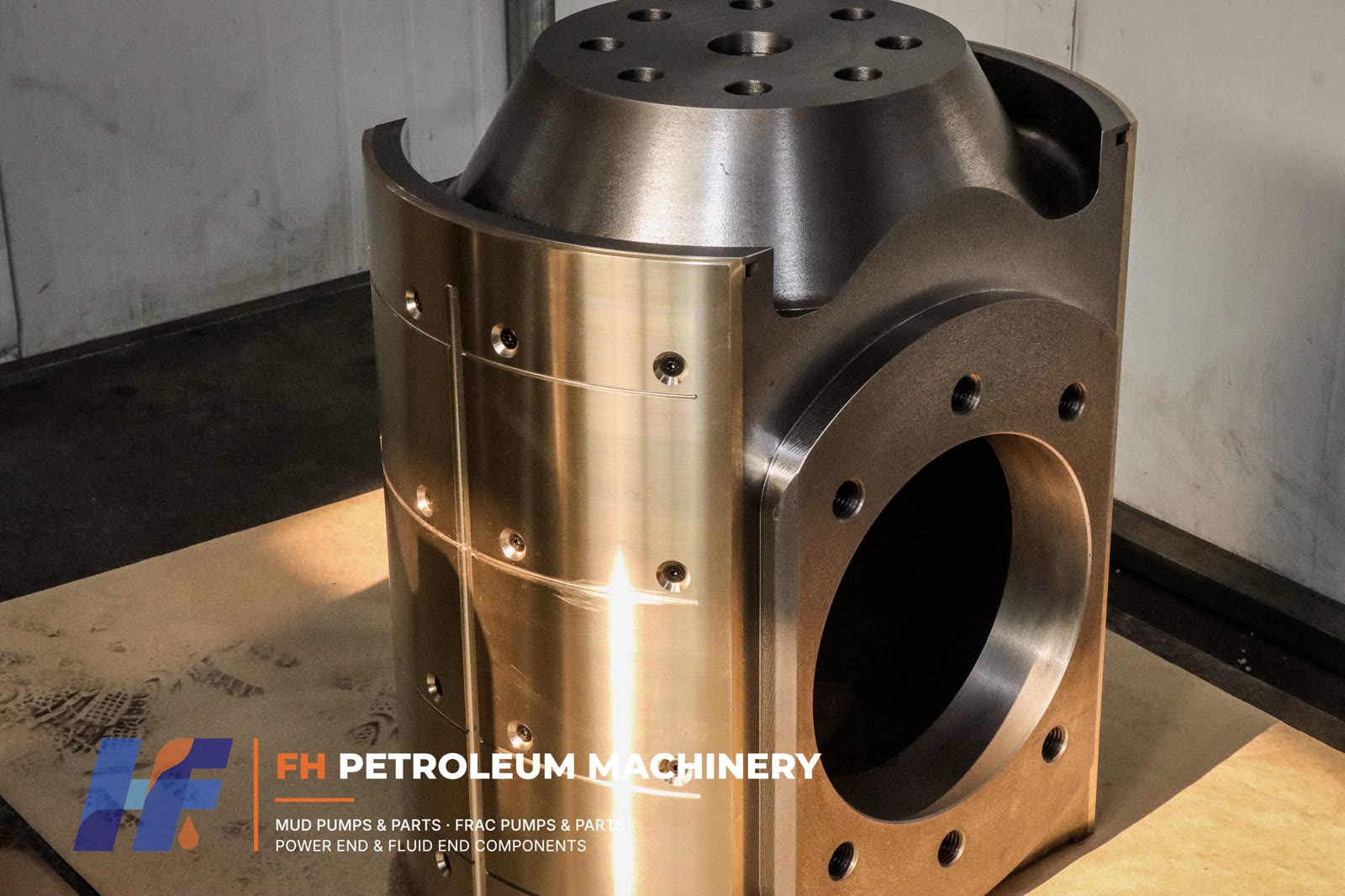

FH Petroleum fabrica conjuntos de crucetas de bombas de lodo a partir de dibujos del cliente, información de piezas y requisitos técnicos acordados. Las fotografías de fabricación en esta página muestran una cruceta completa equipada con zapatas de bronce segmentadas, características mecanizadas detalladas y medición de coordenadas portátil del conjunto terminado.
Envíenos el modelo, dibujo o número de pieza de su bomba para una revisión de fabricación.
La cruceta es un componente de trabajo del extremo de potencia de la bomba de lodo. Su cuerpo mecanizado conecta los componentes de accionamiento alternativo y es guiado mientras funciona la bomba. Debido a que la cruceta corre en relación con otras partes del extremo de potencia, su geometría crítica no puede tratarse de forma aislada.
FH aborda cada cruceta de bomba de lodo OEM como un proyecto de fabricación basado en planos. Revisamos la geometría suministrada, los requisitos de materiales, las características de acoplamiento, la disposición de las zapatas de bronce, el alcance de la inspección y las necesidades de documentación antes de confirmar la producción. Esto permite que el plan de fabricación e inspección siga el diseño especificado en lugar de depender de suposiciones no verificadas sobre la intercambiabilidad.
Cuando se suministre una pieza existente como referencia, debe ir acompañada del dibujo disponible, el modelo de bomba, el número de pieza y los requisitos de aceptación. Una muestra puede respaldar la evaluación, pero las dimensiones y tolerancias de producción deben acordarse en documentación técnica controlada.

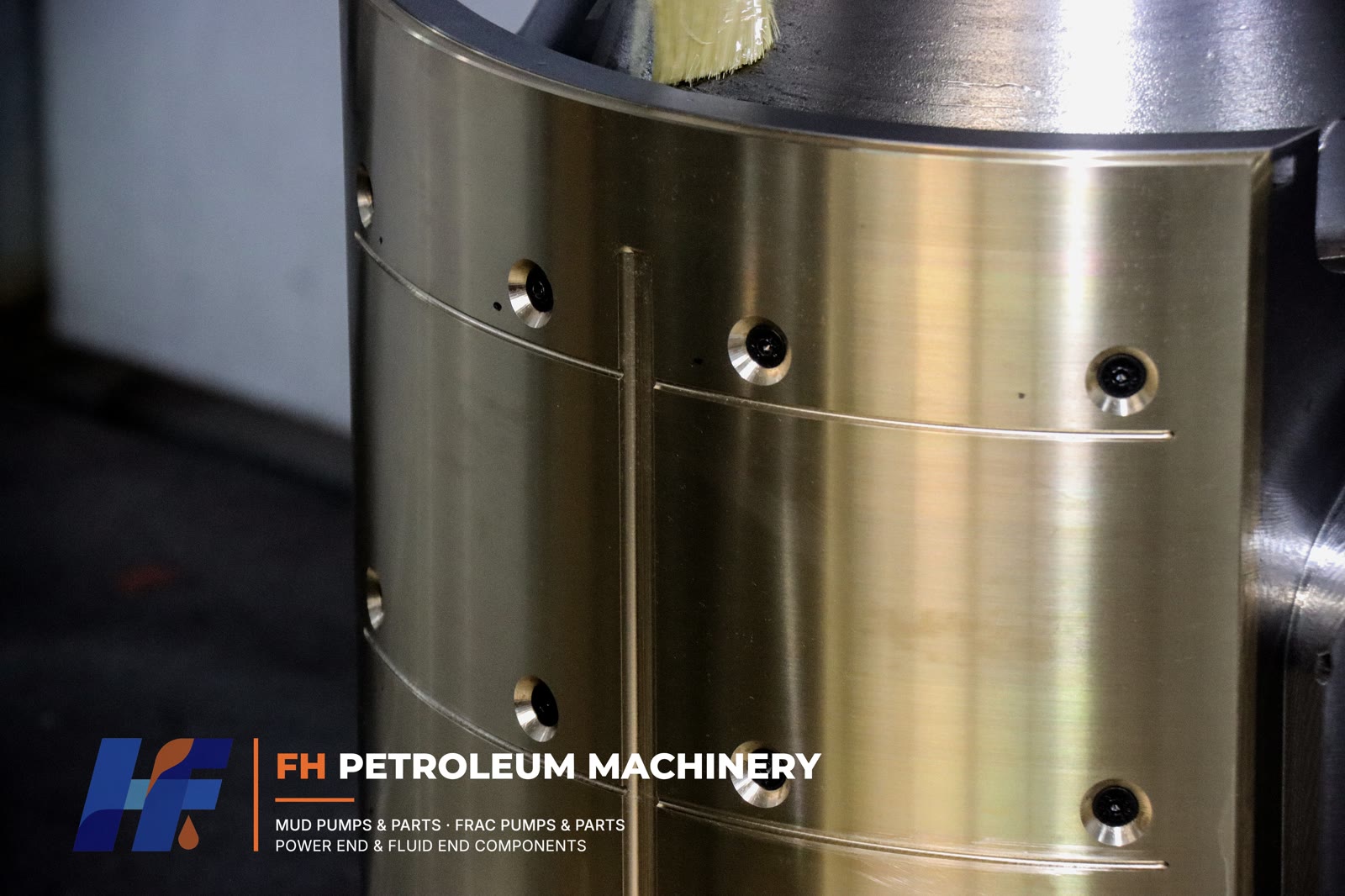

En el conjunto que se muestra aquí, la superficie deslizante de color bronce está dividida en múltiples segmentos ajustados alrededor del cuerpo de la cruceta. Las fotografías muestran claramente los límites de los segmentos y los lugares de fijación. Que los segmentos individuales sean reemplazables en servicio depende del diseño de la cruceta aplicable y de las especificaciones de mantenimiento.

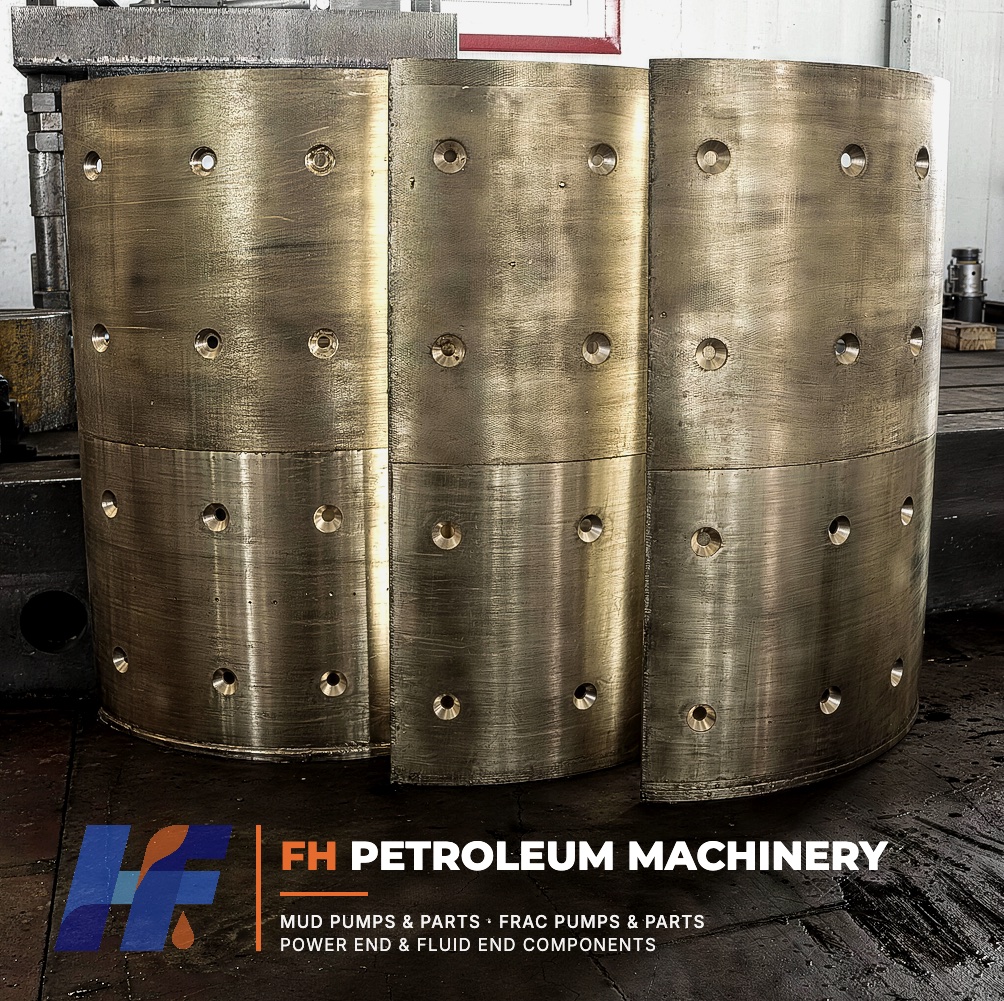

Zapatas de bronce segmentadas fotografiadas antes de su instalación en el cuerpo de la cruceta.
La disposición segmentada hace que las interfaces del zapato, los lugares de fijación y el perfil ajustado sean detalles de fabricación importantes. Cada segmento tiene que corresponderse con el cuerpo de la cruceta y con la geometría definida para el conjunto completado. El propósito de las zapatas de bronce es proporcionar la interfaz deslizante especificada entre la cruceta y su sistema de guía; el grado exacto del material, el diseño del segmento y los criterios de aceptación deben provenir del dibujo aplicable o de la especificación del cliente.
FH no aplica una declaración de material o espacio libre sin respaldo a cada diseño de bomba de lodo. Durante la cotización, le pedimos al comprador que identifique el modelo de bomba y proporcione el dibujo, número de pieza o especificación técnica para que la configuración de zapata de bronce pueda revisarse correctamente.
Las fotografías y los vídeos de esta página están tomados de material de fabricación real de FH, no de imágenes de archivo. El video documenta el torneado y el mecanizado de acabado CNC, mientras que las fotografías muestran la cruceta completa, sus superficies deslizantes de bronce segmentadas y características mecanizadas detalladas a corta distancia.
Video del taller: torneado, mecanizado de acabado CNC y medición de coordenadas portátil de una cruceta de bomba de lodo con zapatas de bronce segmentadas.

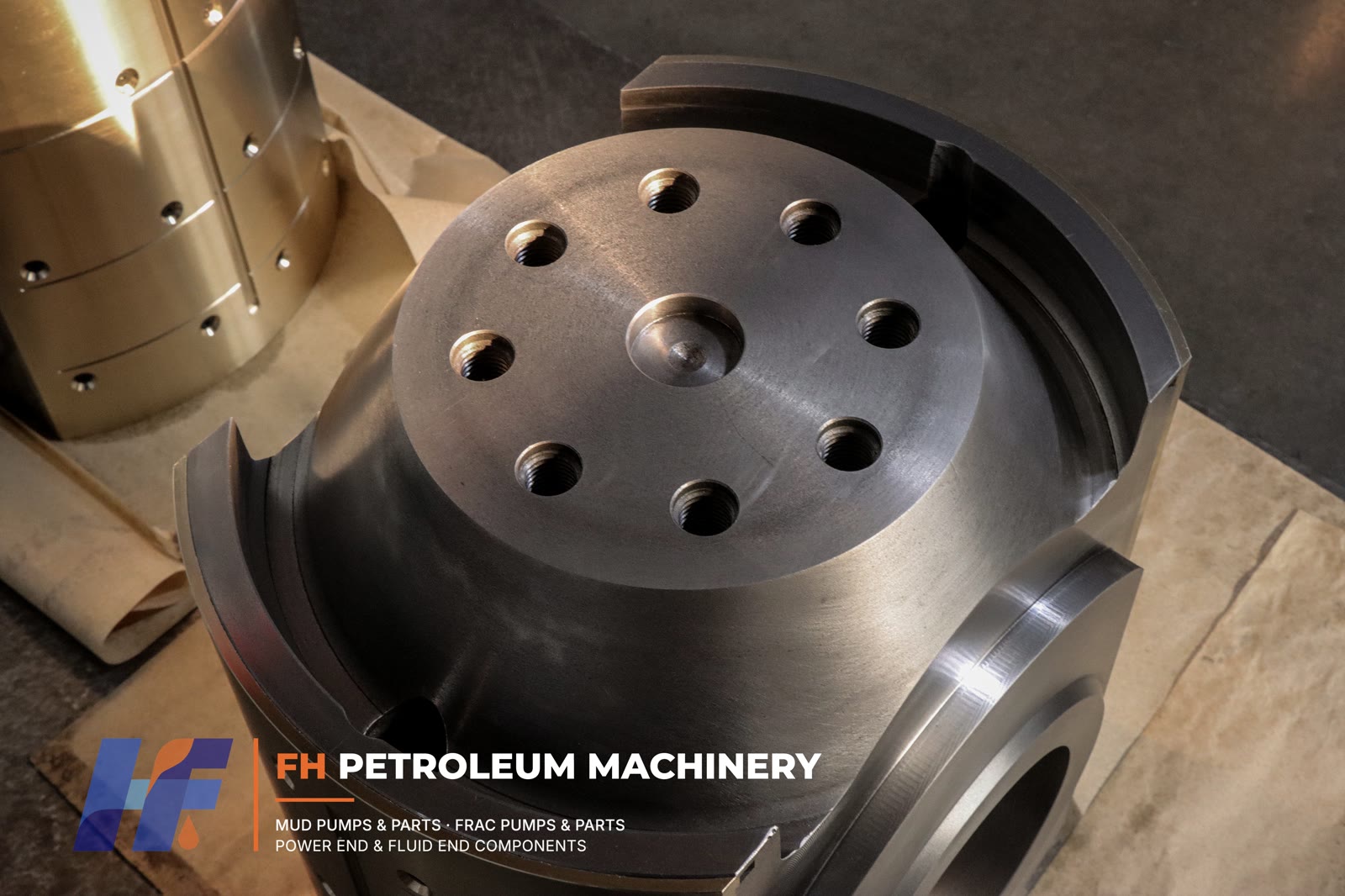

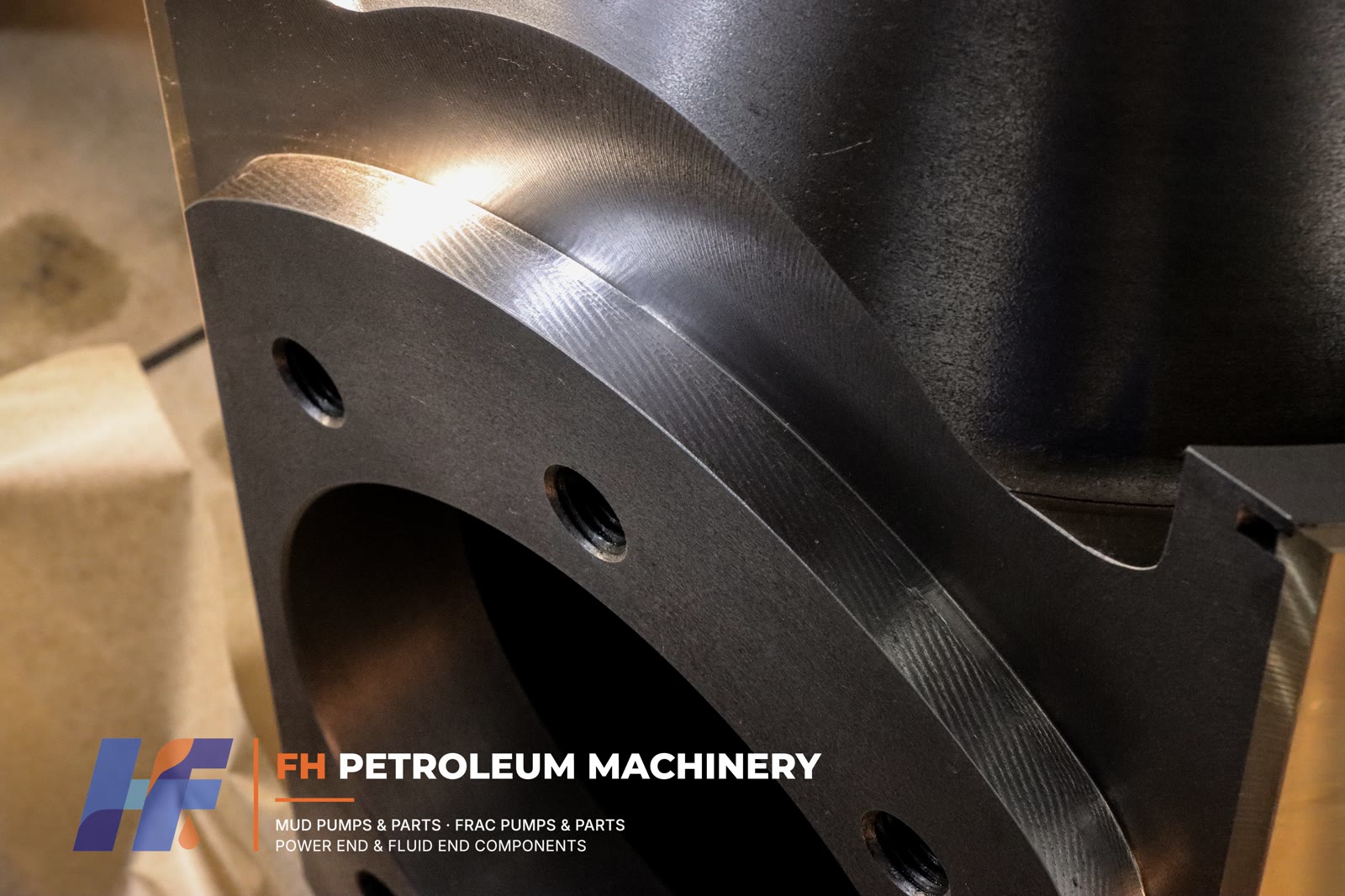

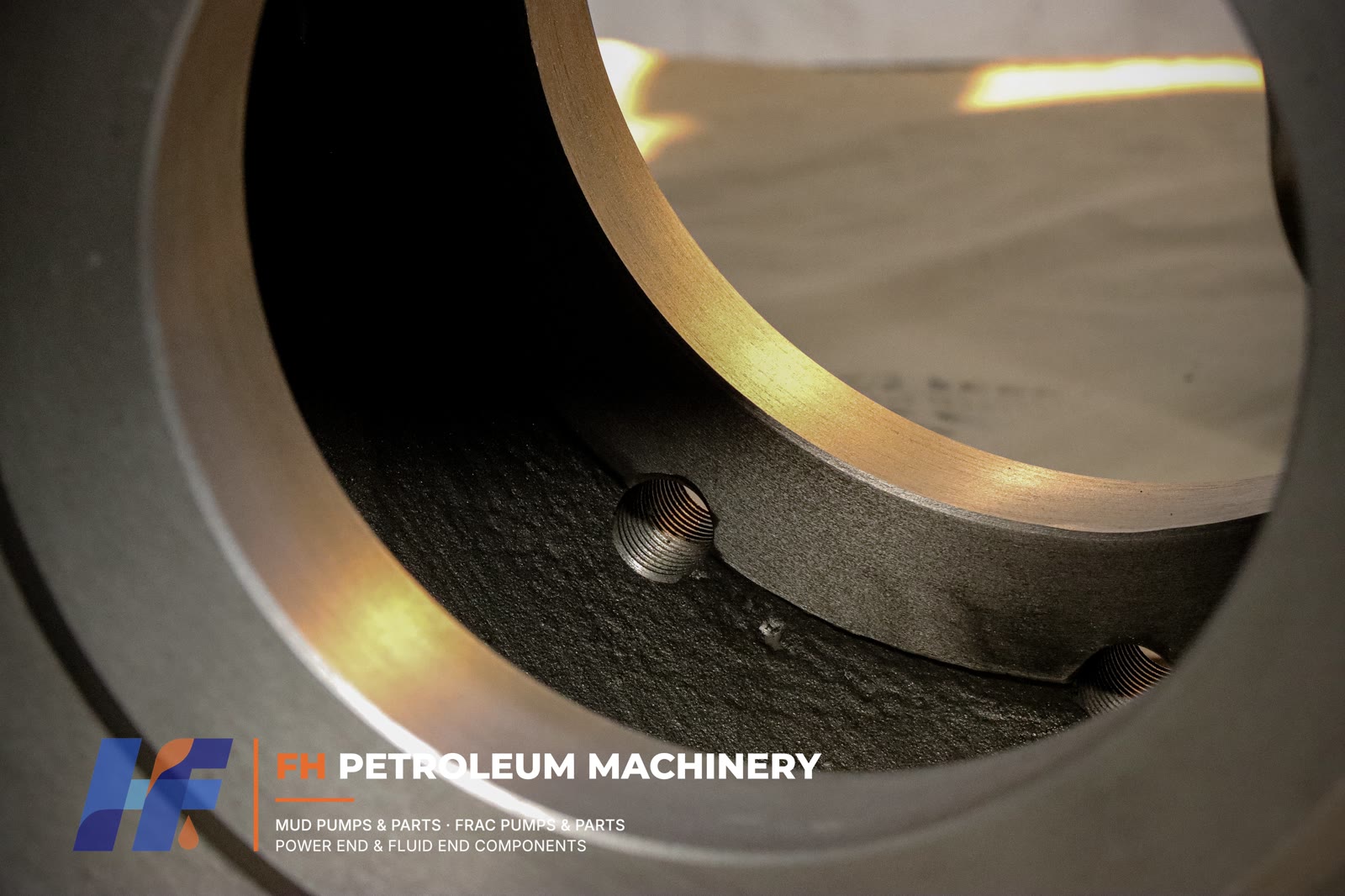

Las fotografías en primer plano documentan la cara mecanizada superior, el orificio principal y la brida lateral del cuerpo de la cruceta. Estas imágenes brindan a los compradores evidencia visual directa del componente físico y sus características terminadas, no simplemente un modelo renderizado o una imagen de catálogo genérica.
La ruta de mecanizado para un pedido específico depende del dibujo y del estado de suministro de la pieza de trabajo. Las herramientas, la secuencia de configuración y las verificaciones durante el proceso se seleccionan para la geometría que se debe producir. FH puede revisar los requisitos de los clientes para piezas de repuesto, proyectos de nueva construcción y fabricación OEM basada en planos.

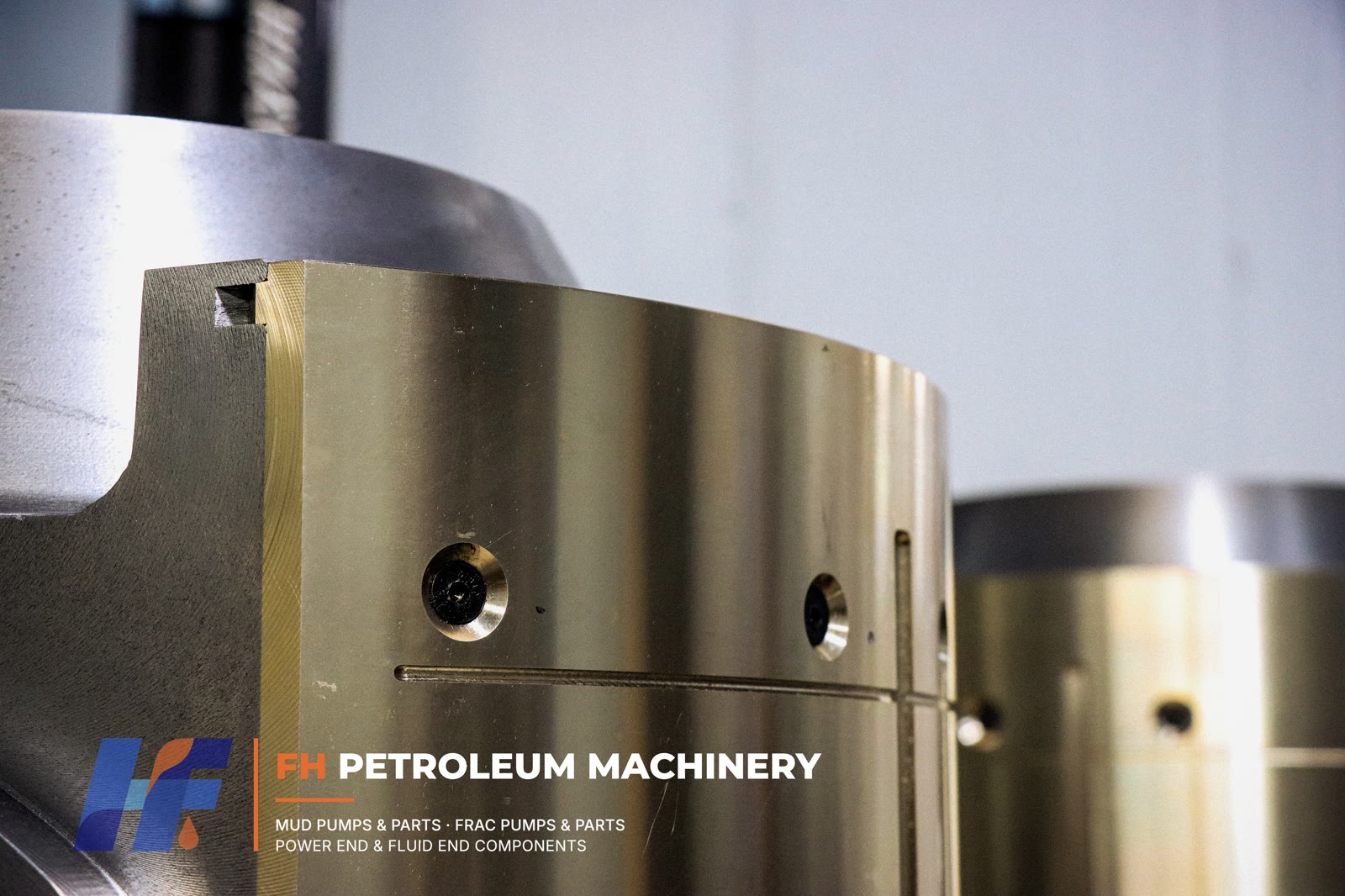

Mecanizar un segmento de bronce individual es sólo una parte del trabajo. La cruceta terminada debe evaluarse como un conjunto. Las fotografías muestran las zapatas de bronce segmentadas instaladas en el cuerpo mecanizado, incluidos los límites visibles de los segmentos, los orificios de sujeción y la relación entre la superficie de bronce y las características de la cruceta adyacentes.

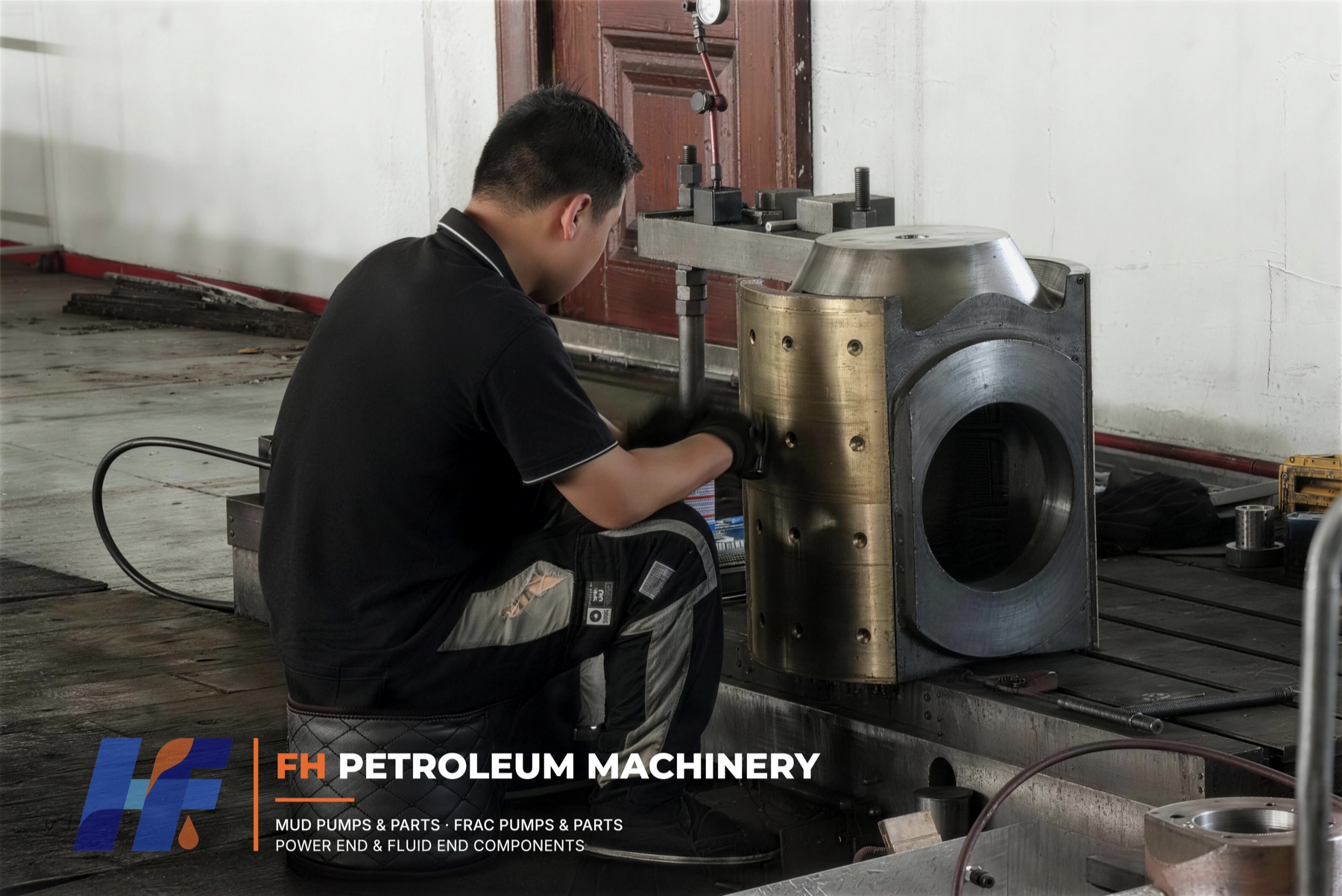

Montaje en taller de zapatas de bronce segmentadas sobre el cuerpo mecanizado de la cruceta.
Para un proyecto OEM, el ajuste del calzado debe controlarse mediante el plano especificado y el plan de inspección. Las características relevantes pueden incluir el perfil ajustado, la ubicación de las interfaces del segmento, la alineación con las características de referencia y otras dimensiones definidas en el dibujo. Las características y tolerancias exactas varían según el diseño, por lo que FH las confirma con la documentación del cliente en lugar de publicar un valor universal.
Si el proyecto incluye un conjunto existente, envíe fotografías claras del patrón de desgaste y la condición de la guía de acoplamiento junto con el dibujo o la información de la pieza. Ese contexto ayuda a la revisión técnica, aunque no reemplaza los criterios de aceptación definidos.

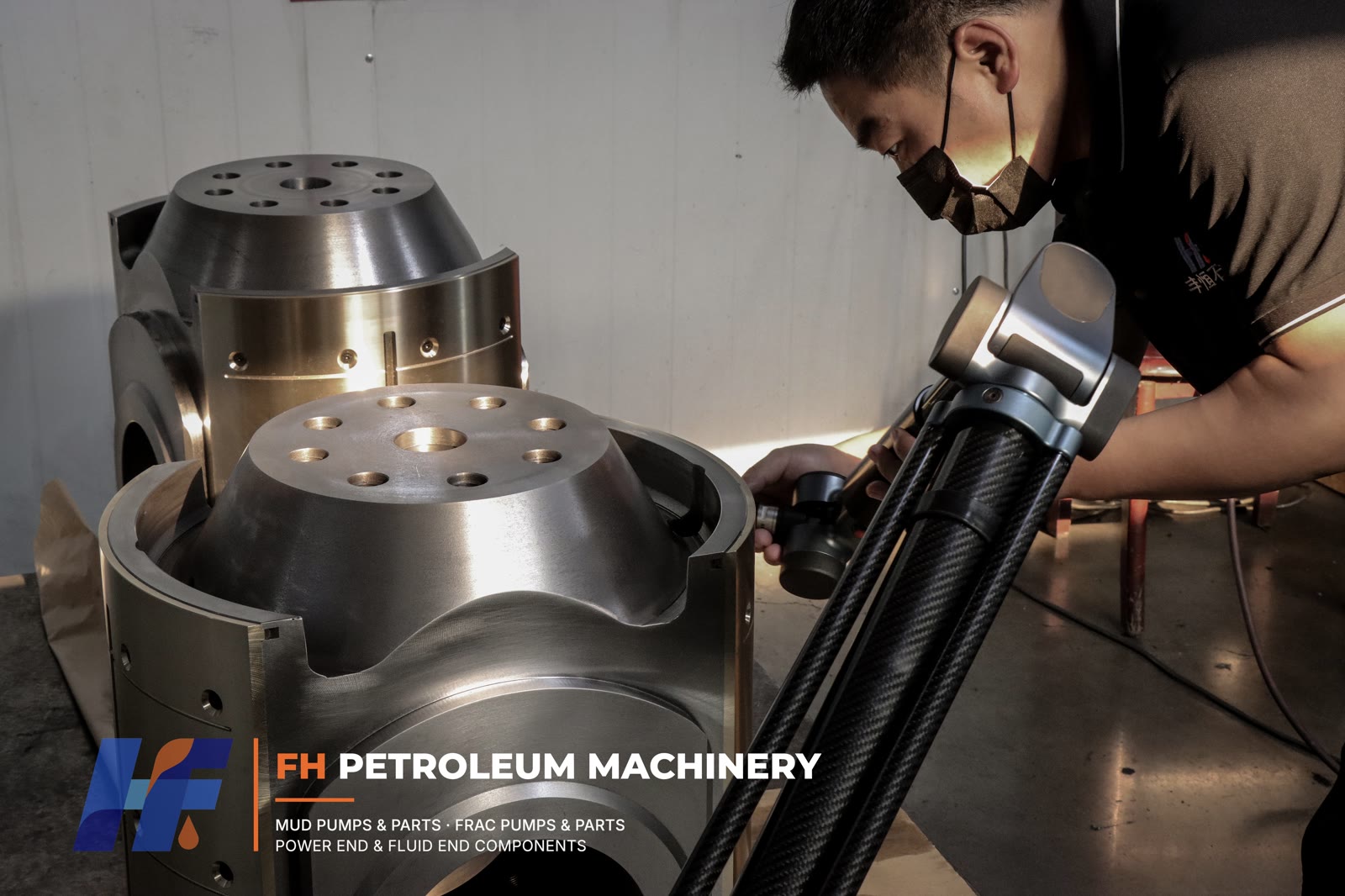

La fotografía de inspección muestra a un operador usando un brazo de medición de coordenadas articulado portátil equipado con una sonda de contacto para recolectar puntos de medición de la cruceta completa y sus superficies de bronce segmentadas. Los equipos de este tipo también se describen comúnmente como CMM portátiles. Para distinguirla de una máquina de medición de coordenadas de tipo puente fijo, esta página utiliza el término más preciso brazo de medición de coordenadas portátil.
El alcance de la inspección se acuerda para el pedido. Dependiendo del dibujo y los requisitos de compra, los entregables se pueden discutir durante la cotización, incluidos registros dimensionales, documentación de materiales u otros documentos de calidad específicos. Sólo se deberá tratar como parte del suministro la documentación incluida en el pedido confirmado.
Este paso de inspección visible respalda el registro de fabricación al mostrar la medición de coordenadas que se realiza en el componente instalado. La fotografía documenta la actividad de inspección; las tolerancias aplicables, los resultados de las mediciones y el estado de aceptación final se definen por separado para cada pedido.
FH Petroleum apoya consultas sobre reemplazo y fabricación de crucetas de bombas de lodo OEM. Para evaluar el proyecto de manera eficiente, proporcione:
Después de revisar esta información, FH puede identificar preguntas técnicas abiertas y preparar una cotización de fabricación. Si se trata de información de propiedad exclusiva, envíe solo la documentación necesaria para la revisión inicial y analice los requisitos de confidencialidad con el equipo de ventas.
También puedes revisar nuestra productos de cruceta de bomba de lodo , repuestos para bombas de lodo y capacidades de control de calidad .

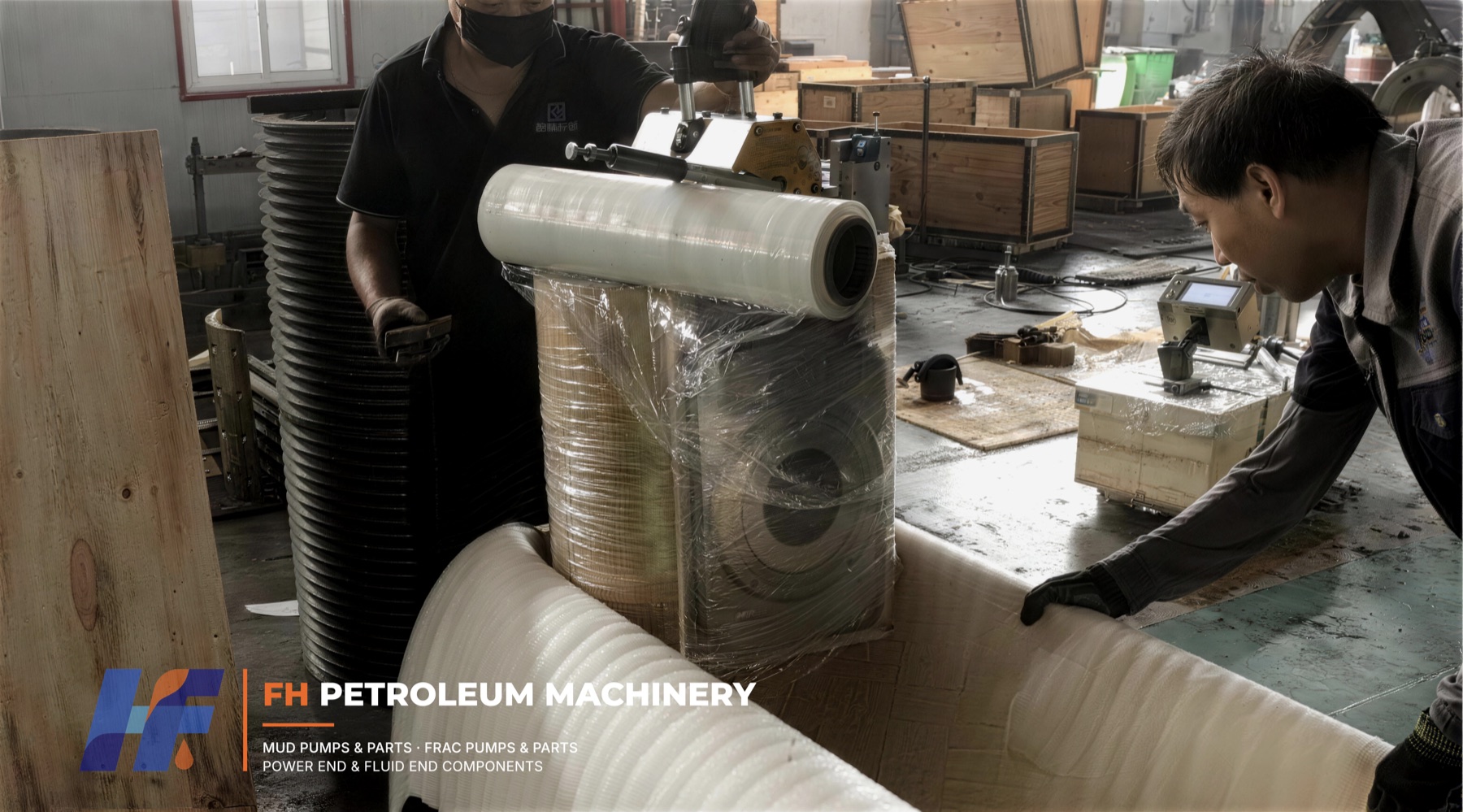

Después de la fabricación y la inspección, la cruceta completa que se muestra aquí fue envuelta y amortiguada en preparación para el embalaje. Los arreglos de embalaje finales se pueden revisar con respecto a los requisitos de manipulación, conservación y entrega del pedido.
Fotografía de taller de la cruceta completa envuelta y amortiguada antes del envío.
FH acepta consultas basadas en dibujos. Antes de confirmar un pedido, se revisan los requisitos de fabricación, material, tolerancias, alcance de inspección, cantidad y documentación.
Se pueden revisar como parte del ensamblaje especificado cuando se incluyen en los requisitos de pedido y dibujo del cliente. El diseño exacto del segmento y el material deben confirmarse para el proyecto.
La fotografía muestra la medición de coordenadas con un brazo de medición articulado portátil equipado con una sonda de contacto en una cruceta con zapatas de bronce segmentadas. Este equipo a menudo se denomina CMM portátil, pero es diferente de una máquina de medición de coordenadas de tipo puente fijo. Las tolerancias y resultados aplicables están definidos por el plano del proyecto y el registro de inspección.
Envíe el modelo de la bomba, el dibujo o número de pieza, el material/especificación, la cantidad, los documentos de inspección requeridos y el destino de entrega. Las fotografías de una pieza existente pueden proporcionar un contexto útil.
¿Necesita un conjunto de cruceta de bomba de lodo con zapatas de bronce segmentadas? Envíe a FH el modelo de la bomba, el dibujo o número de pieza, la cantidad y los requisitos de inspección. Nuestro equipo revisará la información disponible y responderá con las preguntas técnicas necesarias para definir el suministro.
Comuníquese con FH Petroleum para enviar su consulta sobre crucetas.
