Cuando es necesario reparar el extremo de potencia de una bomba de lodo National P-Series, identificar la cruceta correcta es más específico que nombrar solo el modelo de la bomba. Una bomba triplex normalmente utiliza diferentes crucetas según su posición: dos unidades centrales/derechas y una unidad izquierda. Por lo tanto, el número de referencia, el número de serie de la bomba, la revisión manual, las dimensiones y los componentes coincidentes deben verificarse juntos antes de fabricar o solicitar un reemplazo.

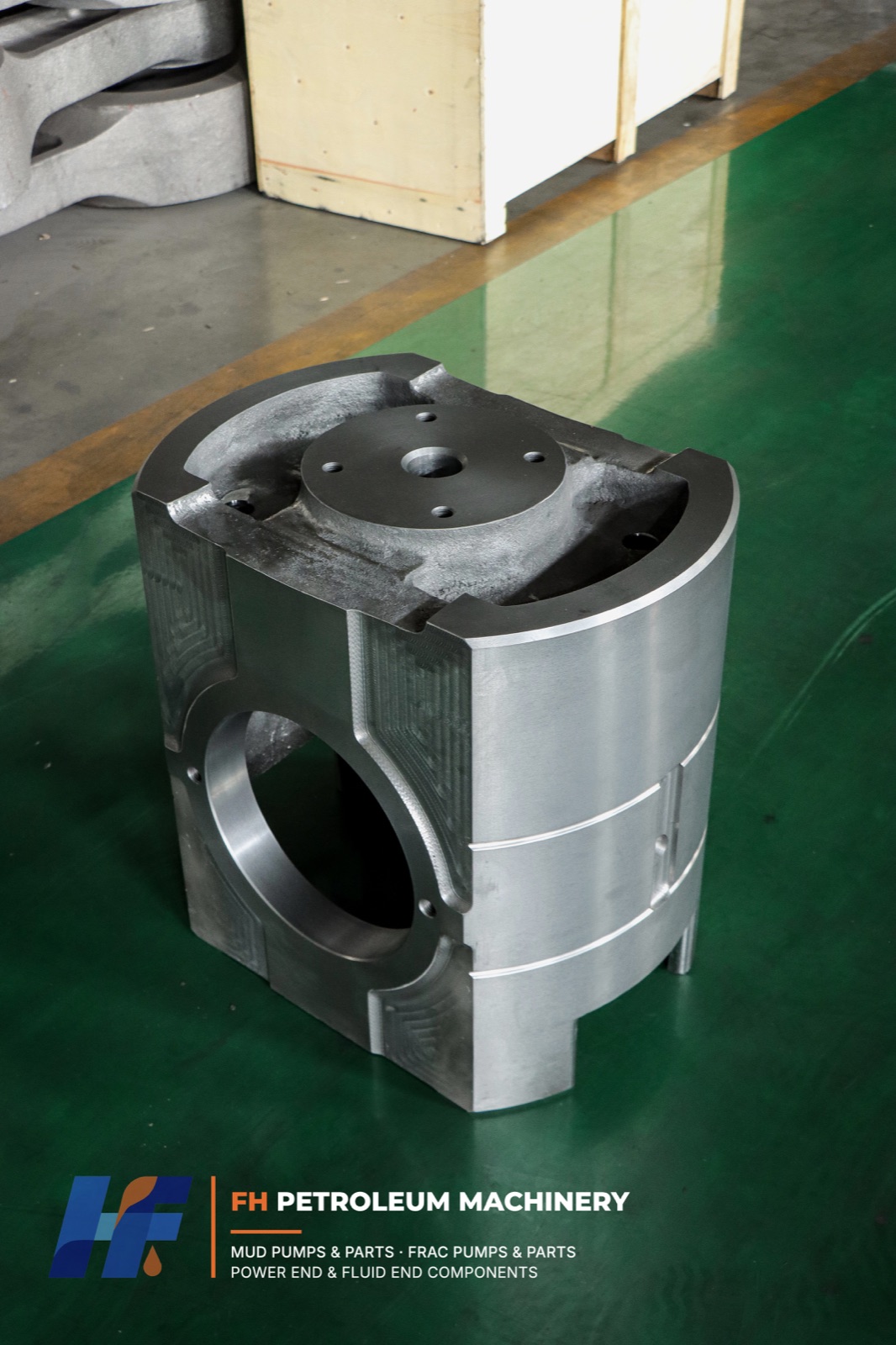

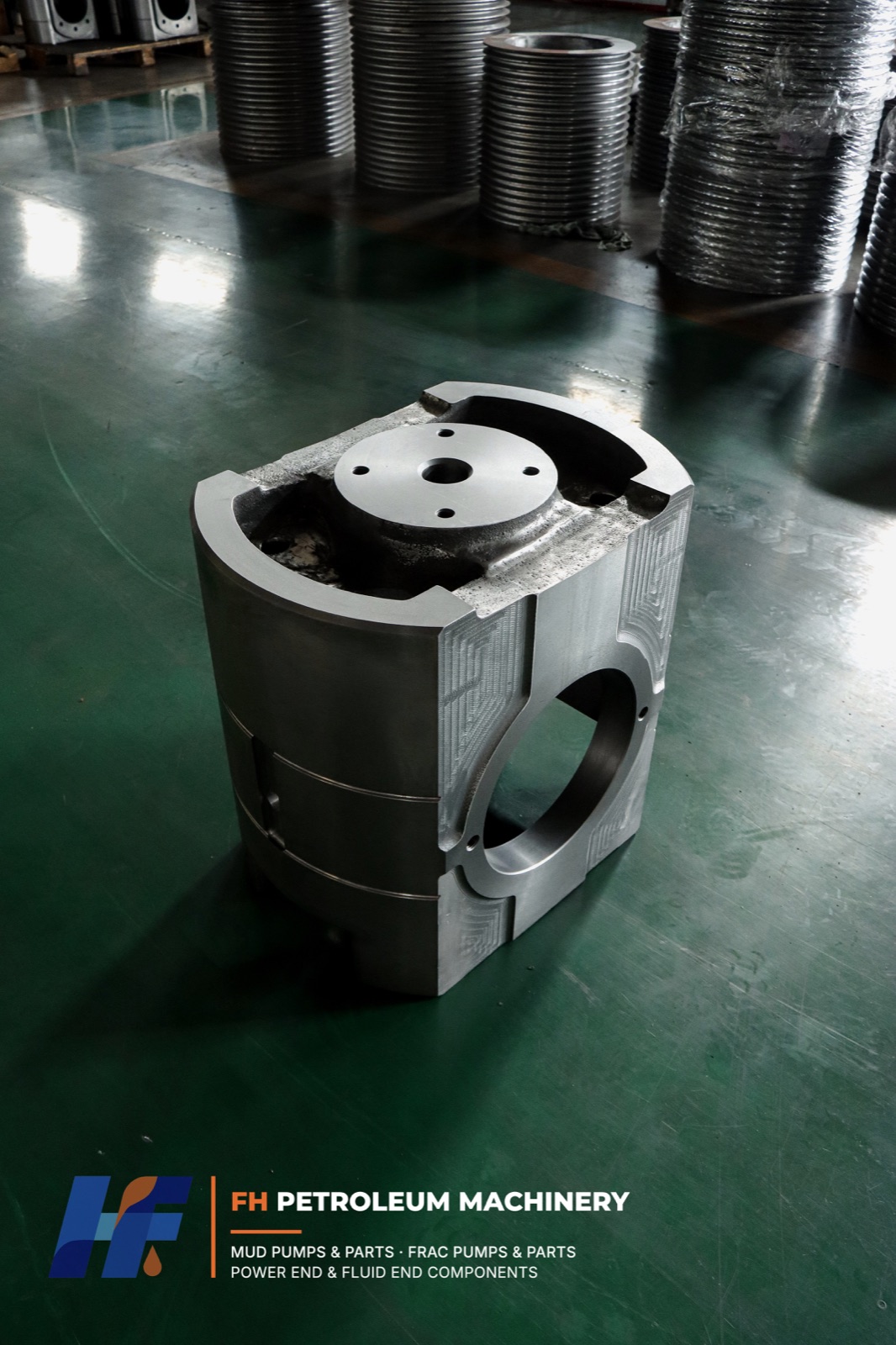

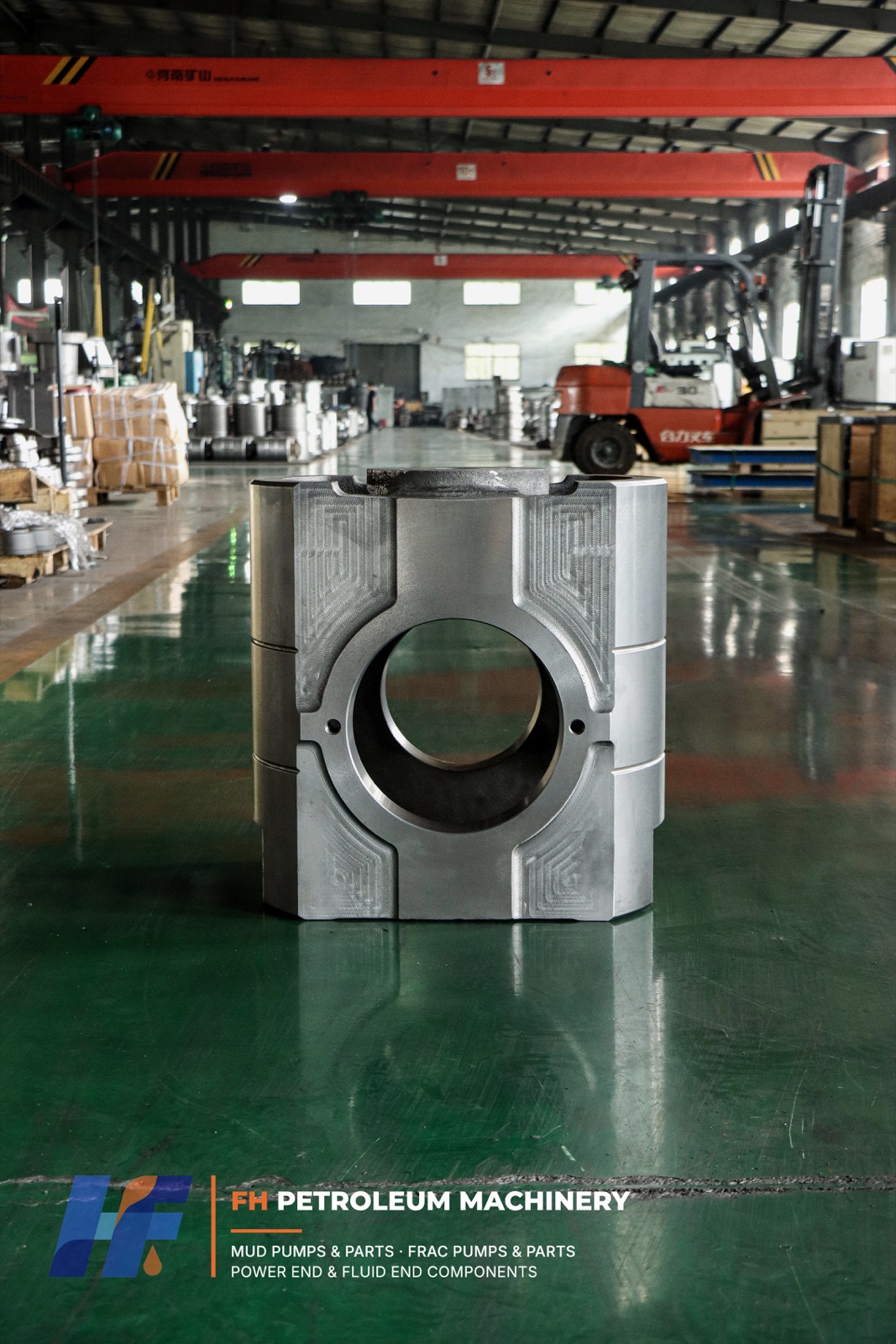

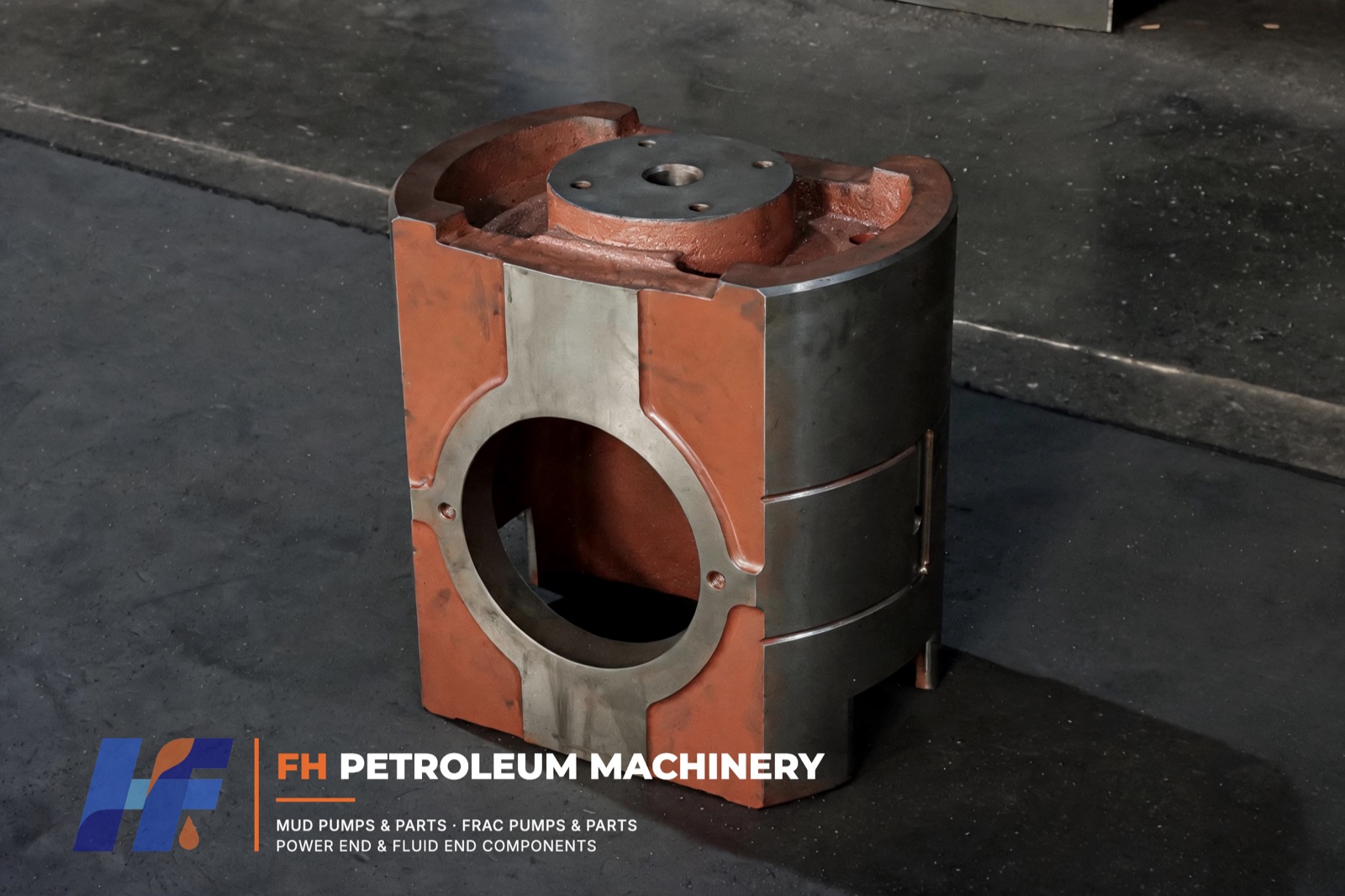

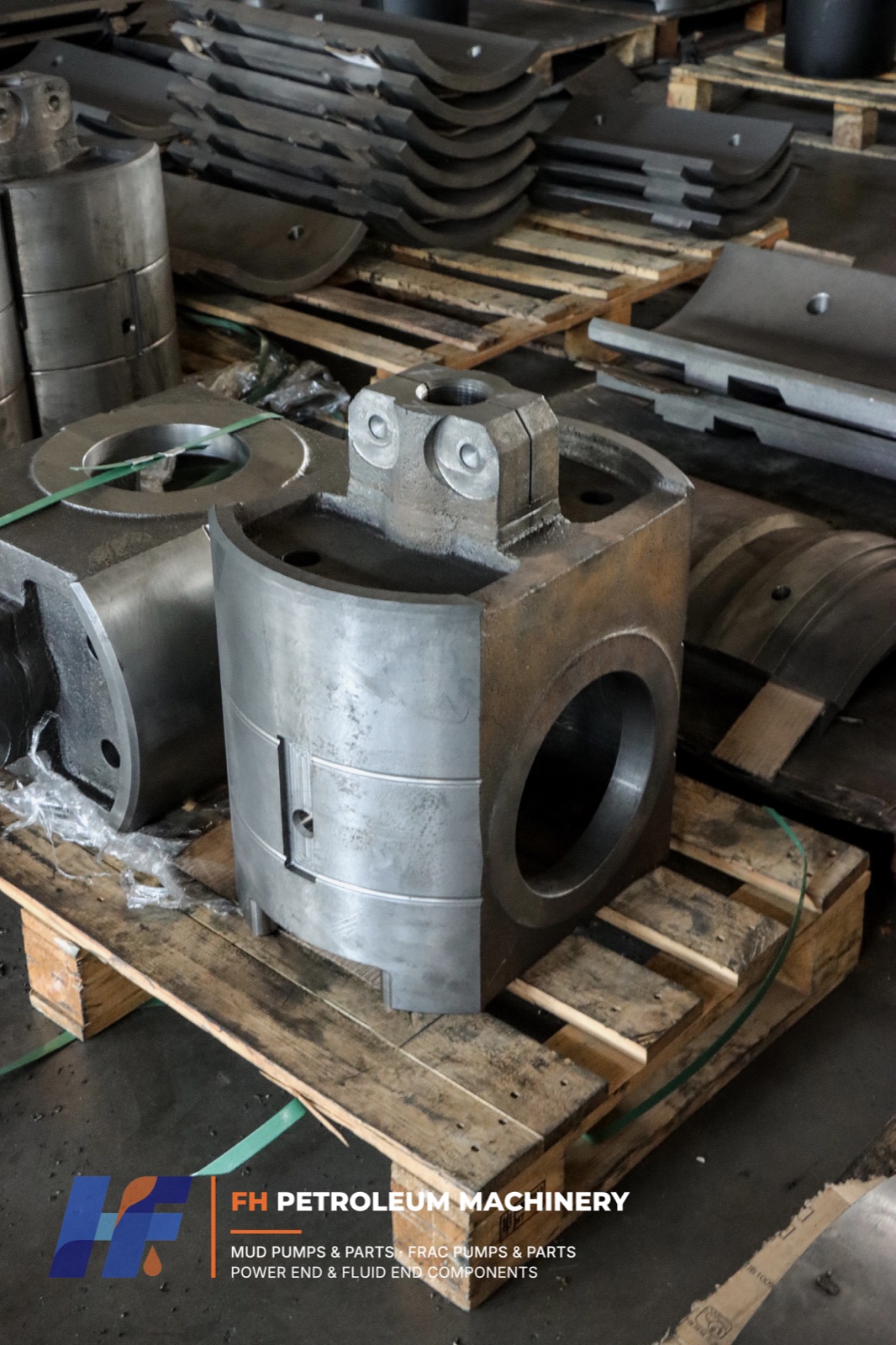

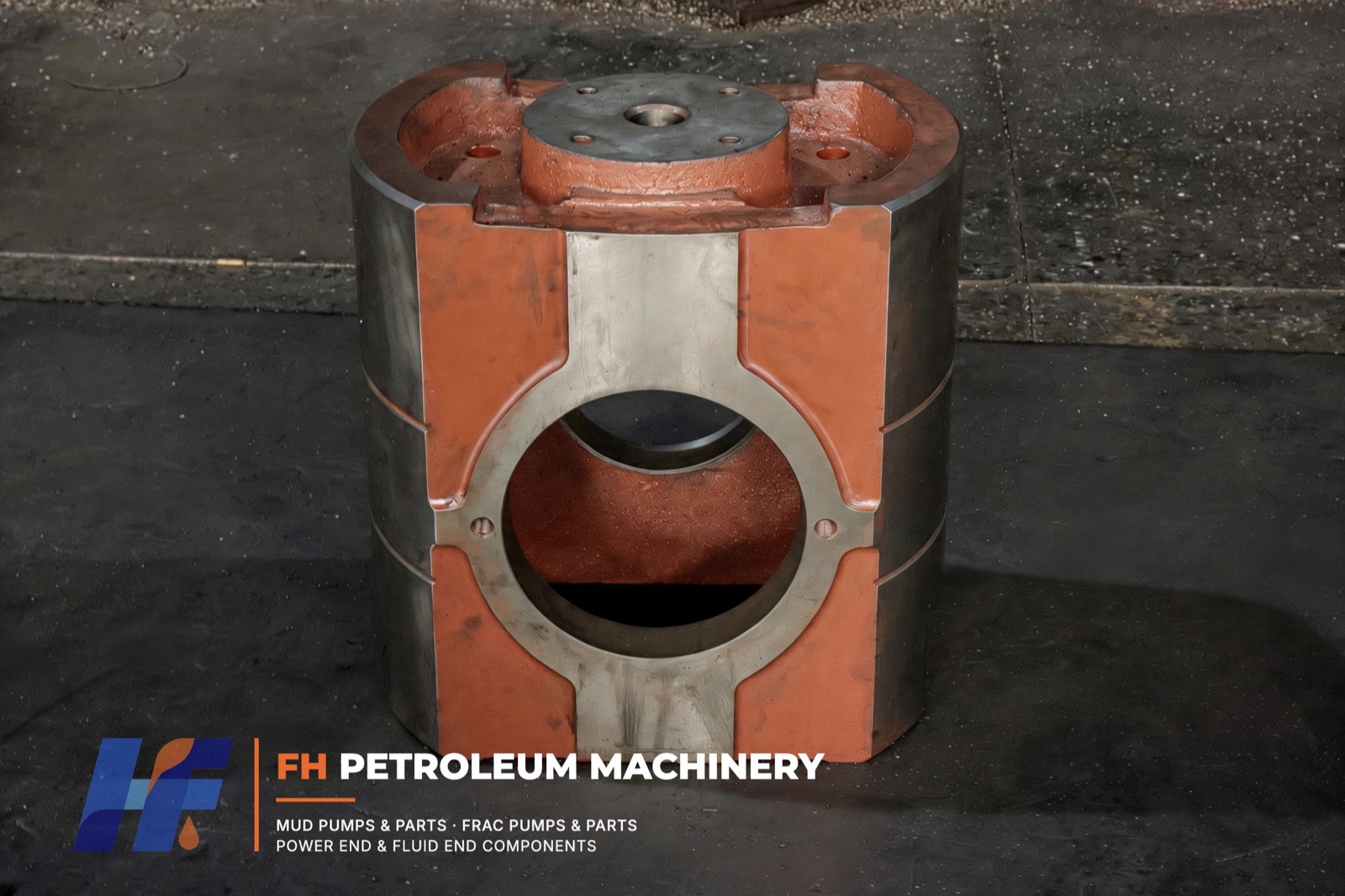

FH Petroleum Machinery fabrica crucetas de bomba de lodo de repuesto y los componentes de acoplamiento necesarios para construir un paquete de cruceta coordinado y específico para el cliente para mantenimiento, revisión y soporte de equipos heredados. Junto con una cruceta personalizada, FH puede fabricar tableros guía o revestimientos de cruceta, pasadores de cruceta, varillas de extensión y otras piezas de interfaz del extremo de potencia a juego a partir de la misma base técnica aprobada. Los clientes pueden enviar un número de pieza de referencia, un dibujo aprobado, un componente de muestra o una especificación completa de dimensiones y materiales.
La familia de bombas de lodo triplex National Tipo P incluye 7-P-50, 8-P-80, 9-P-100, 10-P-130, 12-P-160 y 14-P-220. Sus clasificaciones de entrada máxima publicadas varían de 500 hp a 2200 hp, con carreras de 7 3/4 pulgadas a 14 pulgadas. Estas clasificaciones identifican seis tamaños de bombas diferentes; no hacen que las crucetas sean intercambiables.
Los siguientes números son identificadores de referencia para la coincidencia inicial. No deben considerarse un sustituto de la confirmación técnica final.
| Bomba nacional serie P | Cruceta central y derecha (2 por bomba) |
Cruceta izquierda (1 por bomba) |
Pasador de cruceta |
|---|---|---|---|
| 7-P-50 | 1294015 | 1294090 | 1294028 |
| 8-P-80 | 1291015 | 1291090 | 1291028 |
| 9-P-100 | 1293015 | 1293090 | 1293028 |
| 10-P-130 | 1290015 | 1290090 | 1290028 |
| 12-P-160 | 1292015 | 1292090 | 1292028 |
| 14-P-220 | 1295015 | 1295090 | 1295028 |
Por ejemplo, la lista de piezas 14-P-220 distingue el número de pieza 1295015 para las posiciones central y derecha del número de pieza 1295090 para la posición izquierda. lo mismo 015 contra 090 El patrón de posición aparece en toda esta familia de la Serie P. Debido a que los equipos pueden reconstruirse o modificarse durante su vida útil, FH solicita a los compradores que confirmen la configuración instalada en lugar de confiar únicamente en el nombre del modelo.
La cruceta transfiere el movimiento oscilante de la biela al movimiento alternativo guiado requerido por el pistón y la varilla de extensión. Sus superficies de rodadura se desplazan contra los revestimientos o guías de la cruceta, mientras que el pasador de la cruceta conecta la cruceta con el extremo pequeño de la biela.
El control dimensional es importante en el orificio del pasador de la cruceta, las superficies de contacto de la guía o del revestimiento, la conexión de la varilla de extensión, los conductos de lubricación, las caras de montaje y la geometría izquierda versus centro/derecha. Un reemplazo debe evaluarse como parte de un sistema. Los revestimientos desgastados, un pasador fuera de tolerancia, una mala alineación o una conexión de varilla incompatible pueden afectar el ajuste incluso cuando el número de referencia nominal parece correcto.
Un plano aprobado es el punto de partida más claro cuando contiene la geometría, las tolerancias, el material, los requisitos de tratamiento térmico, el acabado superficial y los criterios de inspección. FH revisa el dibujo e identifica la información que debe aclararse antes de la producción.
Para las bombas heredadas, es posible que ya no haya un dibujo utilizable disponible. FH puede evaluar una muestra proporcionada por el cliente y crear un registro dimensional. El trabajo basado en muestras debe tener en cuenta el desgaste: un componente usado muestra la configuración instalada, pero una dimensión desgastada no es automáticamente la dimensión del diseño original.
Los números de referencia anteriores ayudan a limitar la búsqueda cuando se conocen el modelo de bomba y la posición de la cruceta. FH seguirá solicitando información de respaldo, como la placa de identificación de la bomba, el número de serie, la página del libro de piezas, fotografías o dimensiones críticas para reducir el riesgo de que las revisiones no coincidan.
FH puede cotizar según una especificación controlada que define dimensiones, tolerancias, materiales, puntos de inspección, marcado, recubrimiento, documentación y requisitos de embalaje.
La ruta exacta está definida por el paquete técnico aprobado. FH no identifica ni garantiza un componente únicamente a partir de una fotografía.
FH puede fabricar los componentes que interactúan con una cruceta específica del cliente como un paquete coordinado. La cruceta personalizada y sus piezas coincidentes se revisan con el mismo dibujo, muestra, información de número de referencia y requisitos dimensionales aprobados para ayudar a controlar el ajuste, la alineación y los espacios libres de operación.
Se pueden fabricar tableros guía o revestimientos para que coincidan con las superficies de rodadura personalizadas de la cruceta, los espacios libres requeridos, el material, la dureza, la disposición de lubricación y la configuración de la bomba instalada.
FH puede fabricar un pasador de cruceta a juego a la geometría del orificio del pasador, la interfaz de la biela, el material, el tratamiento térmico y los requisitos de inspección confirmados del paquete de cruceta específico del cliente.
Cuando sea necesario, FH también puede fabricar accesorios varillas de extensión y otras piezas del extremo de potencia de interfaz después de que se hayan confirmado la geometría de conexión, los requisitos de alineación y las especificaciones técnicas.
Envíe a FH Petroleum Machinery su modelo de bomba, posición de la cruceta, número de pieza de referencia, dibujo o muestra y el alcance requerido de los componentes coincidentes. Díganos si el paquete debe incluir tableros o revestimientos guía, pasadores de cruceta, varillas de extensión u otras piezas de interfaz.
No. La información de piezas publicada distingue la cruceta izquierda de la cruceta central/derecha. Confirme la posición requerida antes de realizar el pedido.
Las fotografías son pruebas de apoyo útiles, pero no son suficientes para garantizar una identificación. FH utiliza la placa de identificación, la posición, el número de referencia, el dibujo, la muestra y las dimensiones críticas para su confirmación.
FH puede evaluar la fabricación de repuestos a partir de un dibujo aprobado, una muestra física, un número de referencia respaldado por datos técnicos o una especificación completa del cliente. La viabilidad depende de los insumos disponibles.
Son especialmente útiles el pasador de cruceta, el revestimiento o guía, la conexión de la varilla de extensión, las características de lubricación, los espacios libres de funcionamiento y la información de serie/revisión de la bomba.
Los nombres y números de referencia nacionales y NOV se utilizan únicamente para identificar aplicaciones de equipos. FH Petroleum Machinery suministra componentes de repuesto fabricados de forma independiente y no implica afiliación con OEM. La compatibilidad final está sujeta a confirmación técnica.
