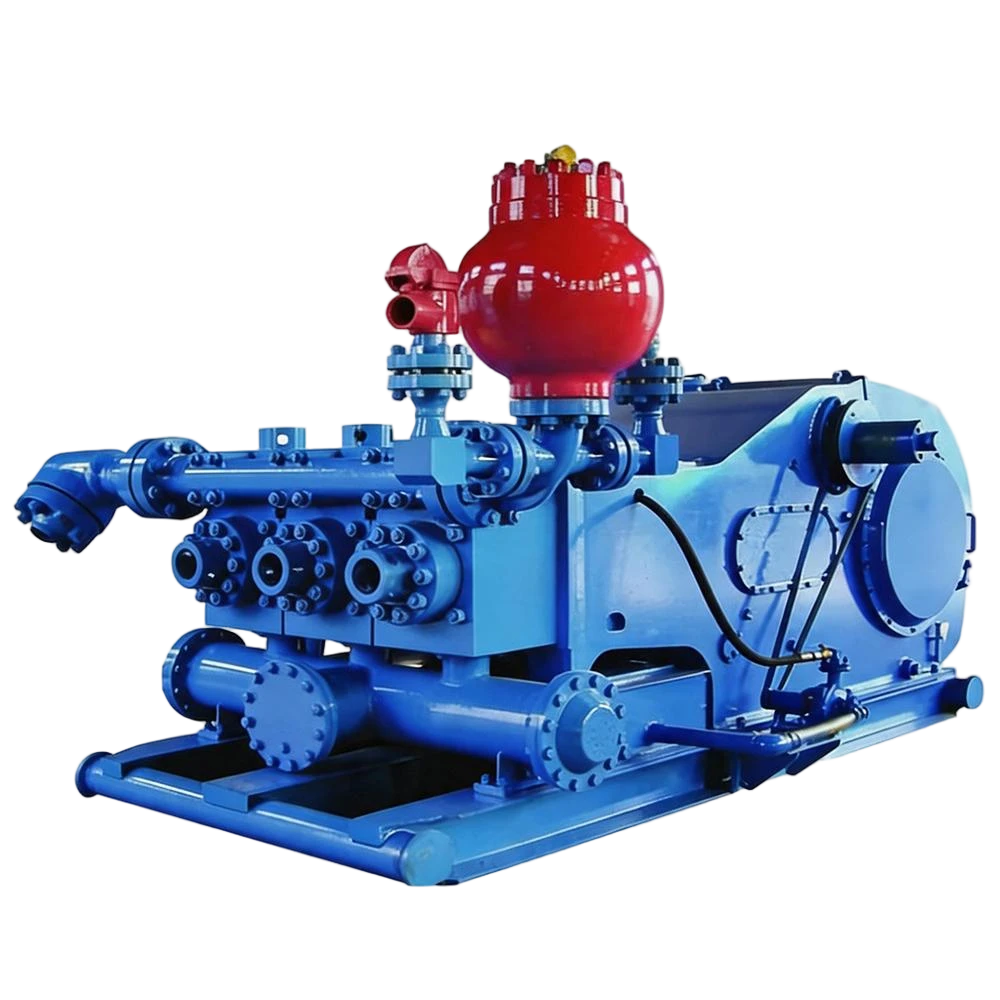

Bombas de barro de la serie F

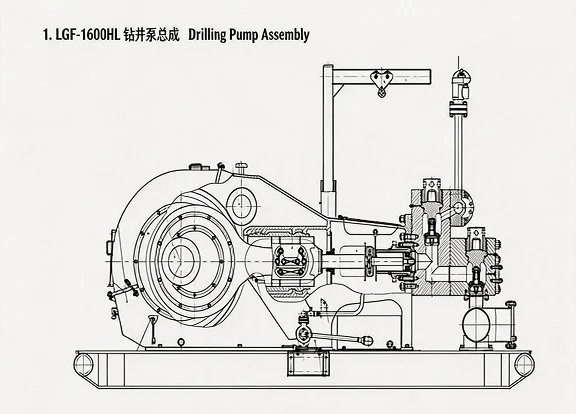

Resumen del producto
Las bombas de lodo de la serie F son bombas de reciprocación tríplex diseñadas para circular el fluido de perforación a través del sistema de perforación. La serie cubre una variedad de capacidades nominales y configuraciones de funcionamiento para diferentes requisitos de perforación.

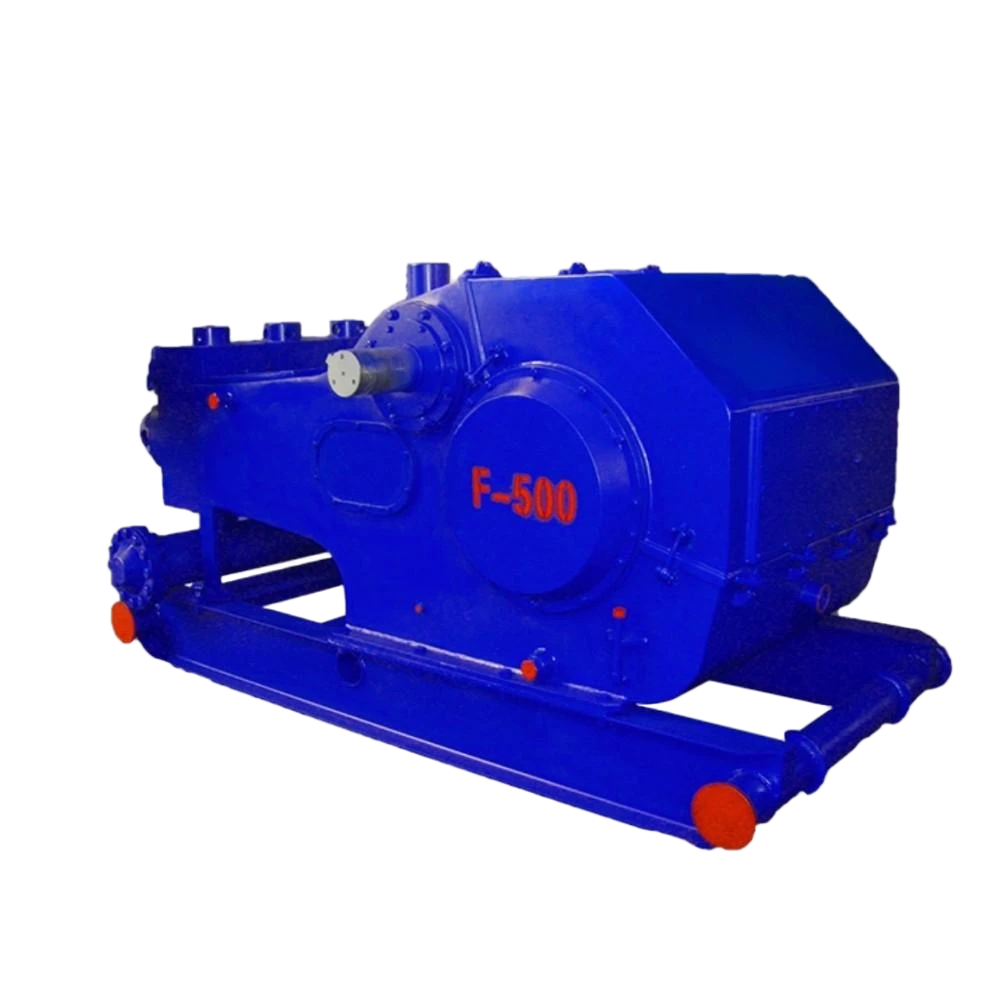

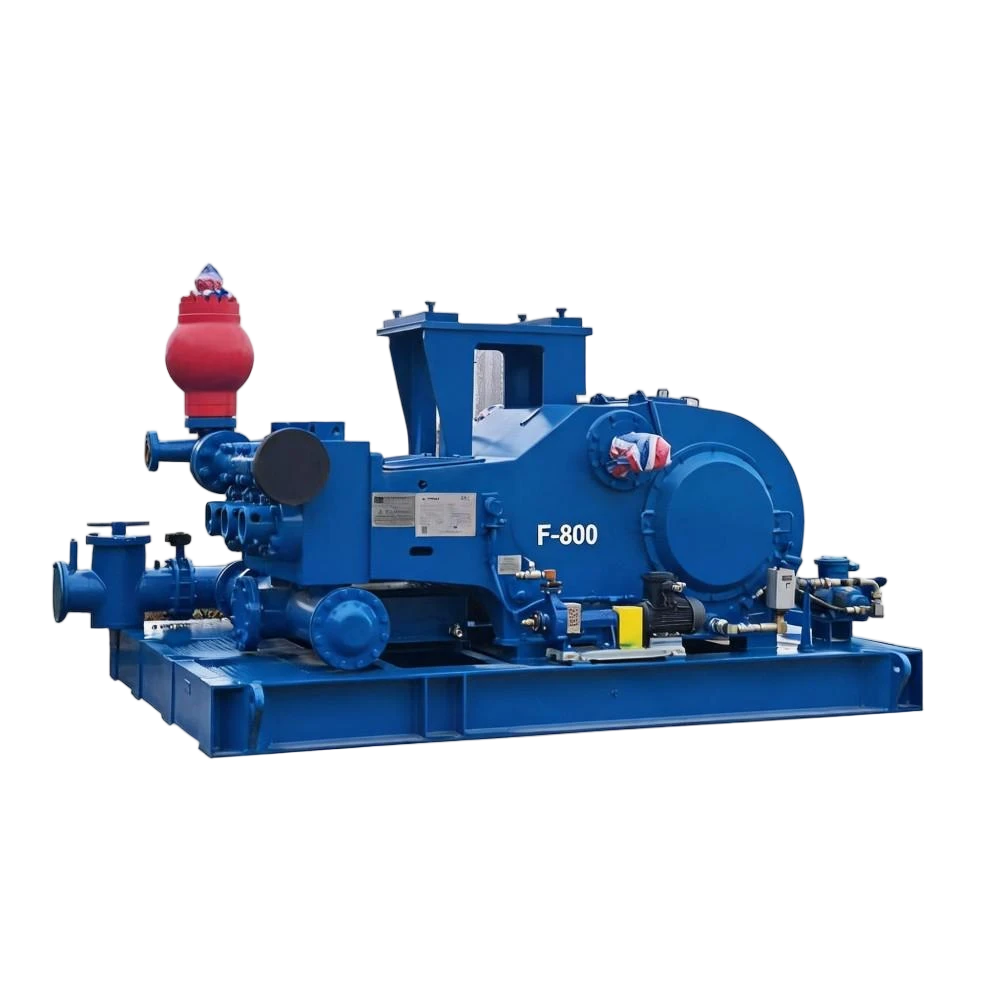

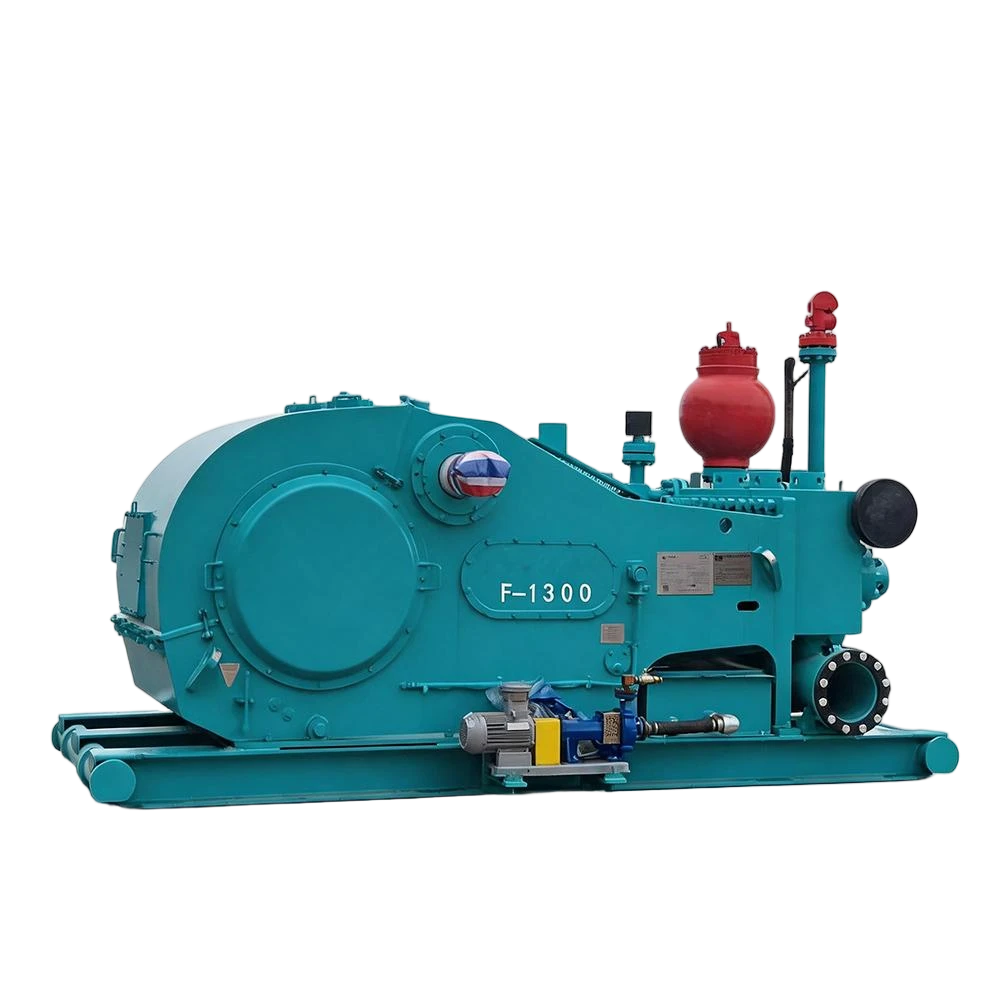

FH Petroleum suministra bombas de barro de la serie F que cubren F-500, F-800, F-1000, F-1300, F-1600 y F-1600HL. La F-1600HL representa la configuración F-1600 de 7500 PSI para aplicaciones que requieren la correspondiente disposición de extremos de fluido a mayor presión.
Se pueden suministrar configuraciones completas de bombas y componentes de reemplazo según el modelo requerido, las especificaciones técnicas y los requisitos del proyecto.
Las bombas de barro completas de la serie F se suministran a través de un sistema de fabricación de bombas certificado por API, con componentes aplicables fabricados según los requisitos correspondientes de API.
Modelos disponibles:
Para información de producto a nivel de categoría, véaseBombas de barro de la serie F.
Especificaciones técnicas – Bombas de barro de la serie F
| Modelo | Tipo | Potencia nominal | Velocidad nominal | Golpe | Diámetro máximo del revestimiento | Tipo de engranaje | Potenciómetro de válvula / Tipo de válvula | Relación de engranajes | Entrada de succión | Salida de descarga | Lubricación | Presión máxima de trabajo | Dimensiones generales (en) | Peso |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F-500 | Tríplex de acción simple | 370 kW (500 CV) | 165 SPM | 191 mm (7,5 in) | 6 3/4 pulgadas | Espina de pescado | API 5 # | 4.286:1 | 203 mm (8 in) | Brida de 4 1/16 pulgadas, 35 MPa | Forzado y Splash | 34,5 MPa (5000 PSI) | 144 x 106 x 86 | 9.770 kg |
| F-800 | Tríplex de acción simple | 590 kW (800 CV) | 150 SPM | 228,6 mm (9 in) | 6 1/2 pulgadas | Espina de pescado | API 6 # | 4.185:1 | 254 mm (10 in) | Brida de 5 1/8 pulgadas, 35 MPa | Forzado y Splash | 34,5 MPa (5000 PSI) | 156 x 79 x 66 | 14.500 kg |
| F-1000 | Tríplex de acción simple | 746 kW (1000 CV) | 140 SPM | 254 mm (10 in) | 6 3/4 pulgadas | Espina de pescado | API 6 # | 4.207:1 | 305 mm (12 in) | Brida de 5 1/8 pulgadas, 35 MPa | Forzado y Splash | 34,5 MPa (5000 PSI) | 163 x 89 x 70 | 18.790 kg |
| F-1300 | Tríplex de acción simple | 960 kW (1300 CV) | 120 SPM | 304,8 mm (12 in) | 7 pulgadas | Espina de pescado | API 7 # | 4.206:1 | 305 mm (12 in) | Brida de 5 1/8 pulgadas, 35 MPa | Forzado y Splash | 34,5 MPa (5000 PSI) | 174 x 121 x 78 | 25.850 kg |
| F-1600 | Tríplex de acción simple | 1193 kW (1600 CV) | 120 SPM | 304,8 mm (12 in) | 7 pulgadas | Espina de pescado | API 7 # | 4.31:1 | 305 mm (12 in) | Brida de 5 1/8 pulgadas, 35 MPa | Forzado y Splash | 34,5 MPa (5000 PSI) | 181 x 129 x 106 | 26.100 kg |
| F-1600HL | Tríplex de acción simple | 1193 kW (1600 CV) | 120 SPM | 304,8 mm (12 in) | 7 1/4 pulgadas | Espina de pescado | API 7 # | 4.31:1 | 305 mm (12 in) | Brida de 5 1/8 pulgadas, 52 MPa | Forzado y Splash | 51,7 MPa (7500 PSI) | 28.400 kg |
Se presentan especificaciones como referencia. La presión de trabajo nominal refleja la configuración del extremo del fluido; los cambios de presión alcanzables con el diámetro del liner y las condiciones de funcionamiento deben confirmarse para la aplicación específica.
Para una comparación detallada de modelos de la serie F, especificaciones y configuraciones de alta presión, véase nuestroModelos de bombas de barro F-series, especificaciones y opciones de 7500 PSIartículo técnico.
Aplicaciones
Piezas de repuesto de bombas de lodo de perforación marinas
Piezas de extremo de fluido y de potencia resistentes a la corrosión diseñadas para condiciones marinas adversas, totalmente intercambiables con las principales Bombas de lodo triplex serie F diseñadas para un tiempo de funcionamiento prolongado entre mantenimiento.
Componentes de bombas de perforación terrestres de pozos profundos
Piezas de bombas de alta resistencia clasificadas para operaciones de perforación profunda a alta presión, incluidas las forjadas cigüeñales, crucetas y módulos de extremo de fluido, que ofrecen un rendimiento constante bajo cargas pesadas continuas según los estándares API.
Repuestos de bombas de repuesto para perforación en tierra y reparación en tierra
Repuestos rentables compatibles con OEM para proyectos de reparación y perforación en tierra de rutina, que cubren piezas de desgaste común de Extremo de potencia, extremo de fluido y conjuntos estructurales para reducir los costos de mantenimiento.
Diseño y ensamblaje de extremos de potencia

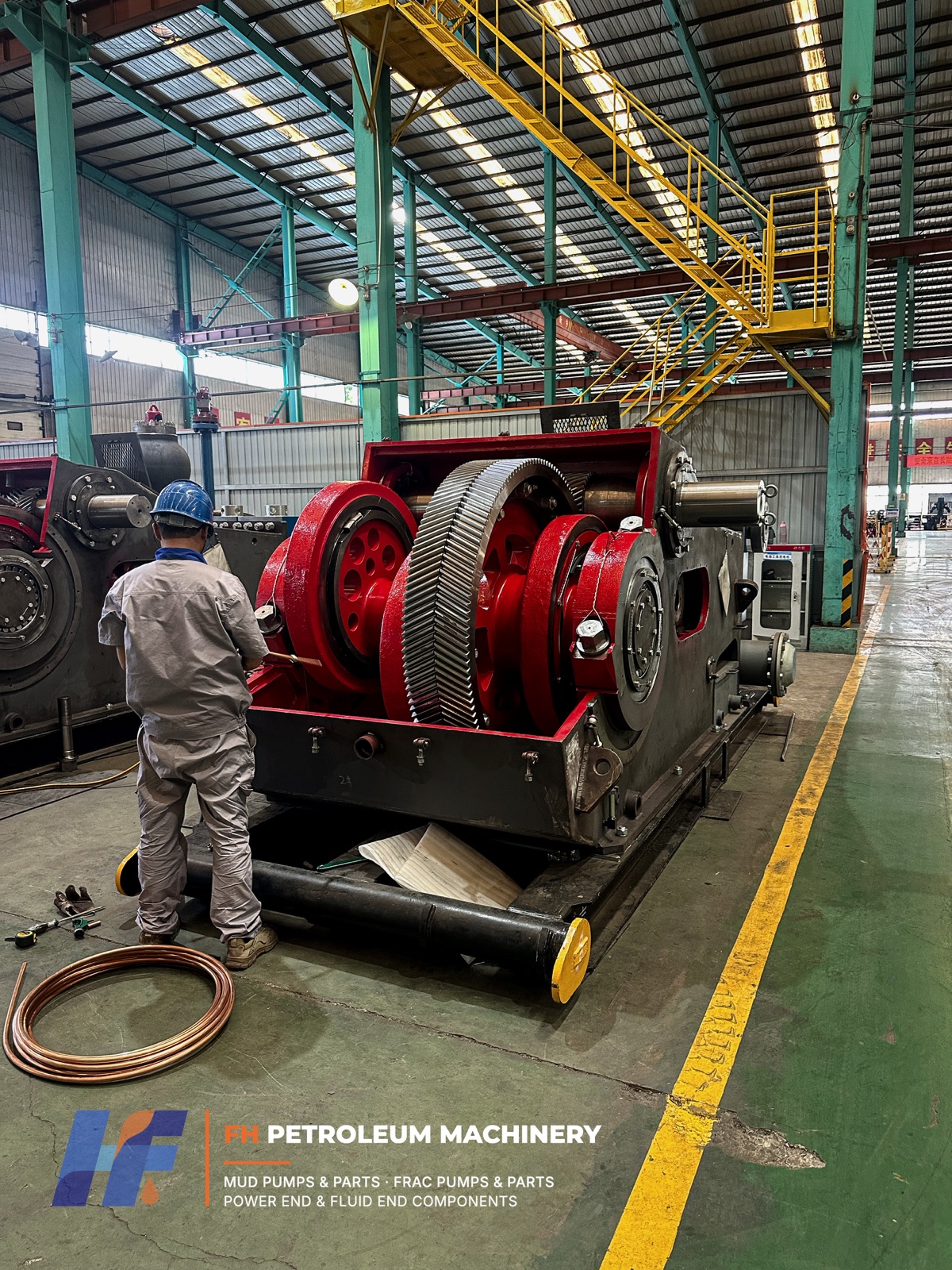

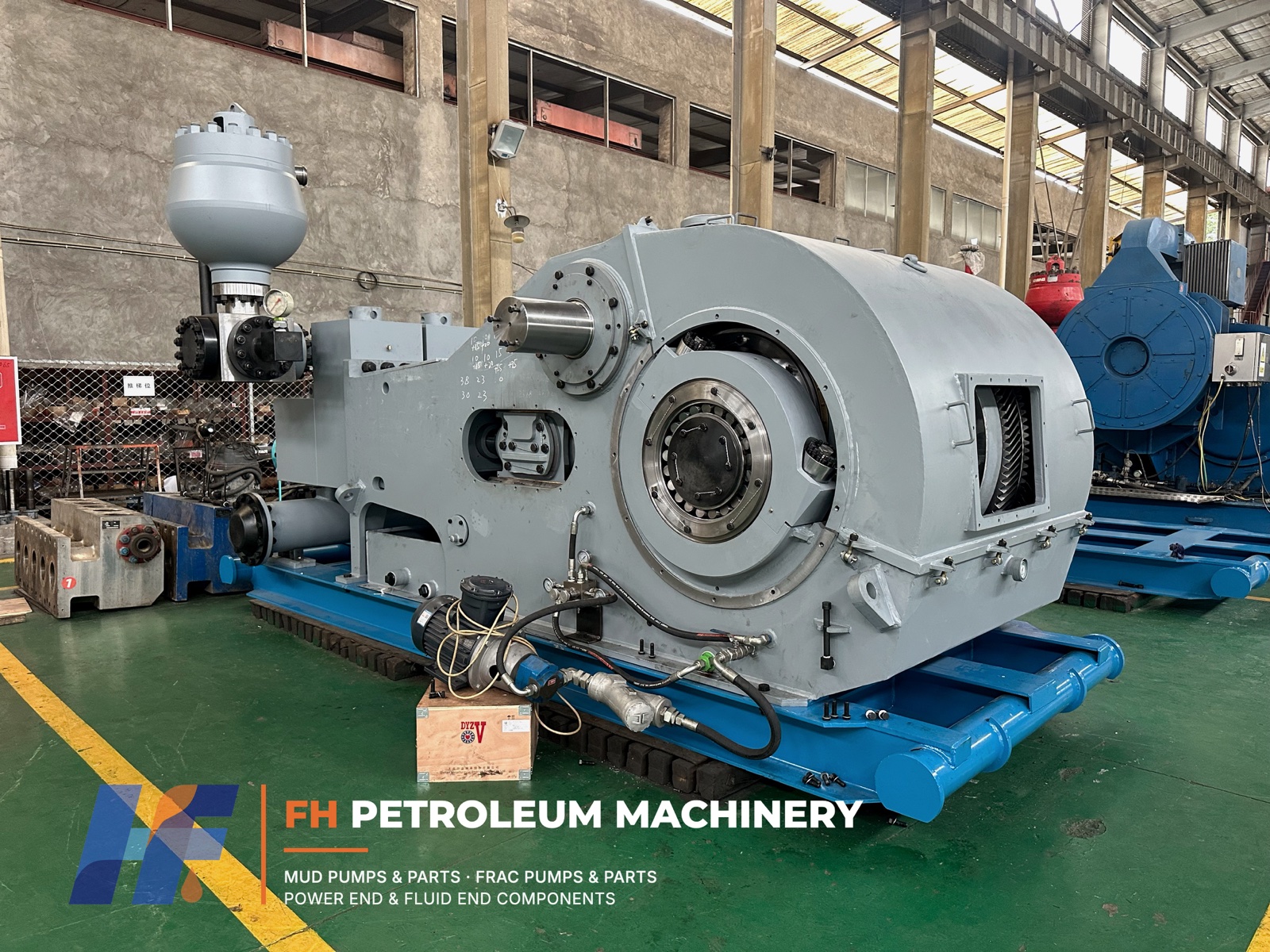

El extremo de potencia de la bomba de barro de la serie F convierte la entrada rotatoria en movimiento alternativo a través del eje del piñón, el cigüeñal, las bielas y los conjuntos de cabezal transversal.
La potencia se transmite desde el eje del piñón hasta el engranaje principal / cigüeñal, y luego a través de las bielas y cabezales transversales hasta las varillas de extensión.

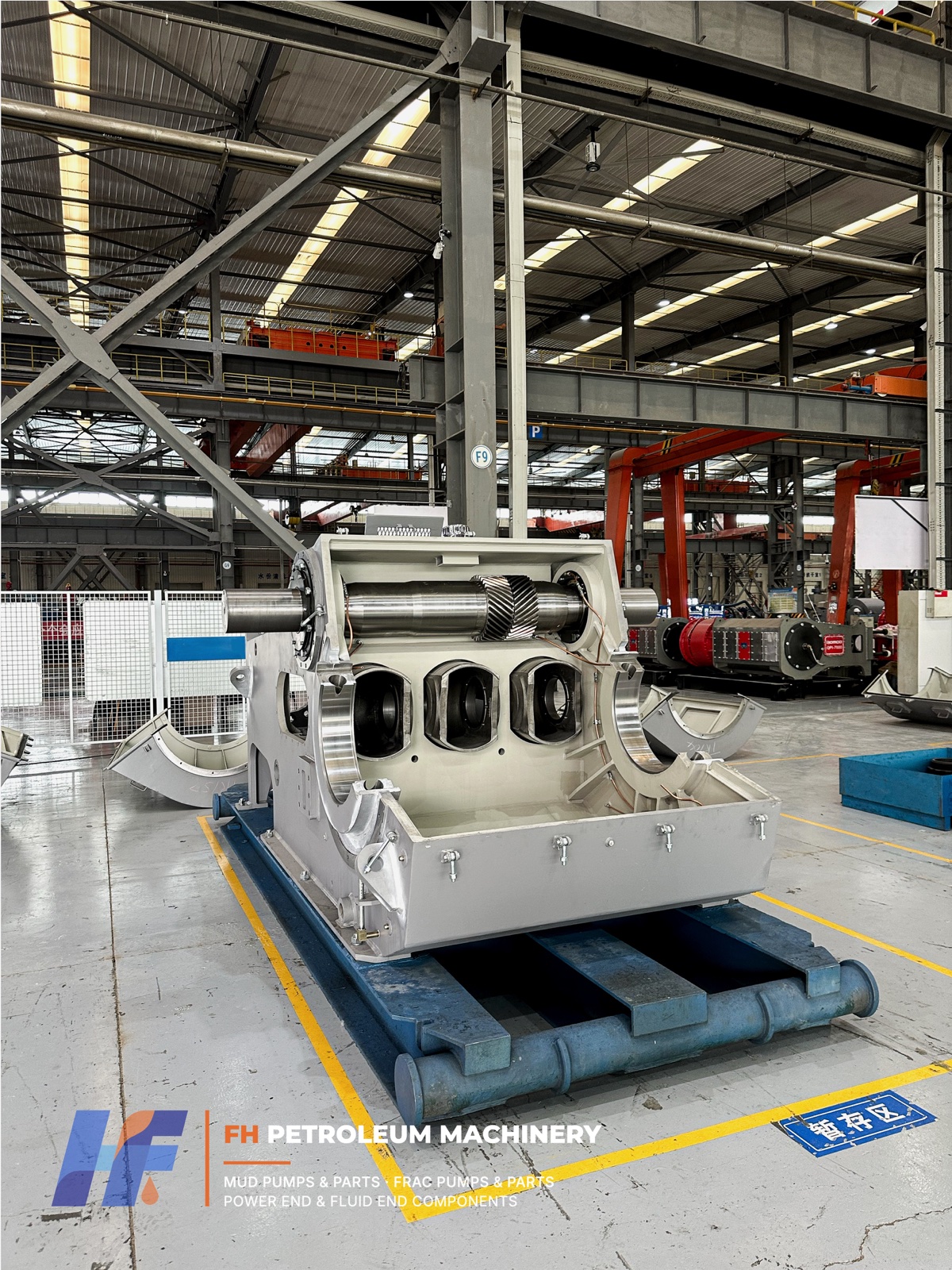

Estos conjuntos operan dentro del bastidor final de potencia y conectan la entrada de transmisión al cabezal de cruz y al sistema de varillas del pistón.
El extremo del fluido funciona según el modelo específico de la bomba y la configuración de presión. Sus principales componentes reemplazables incluyen:
Los módulos de extremo del fluido y los componentes internos se seleccionan para adaptarse al modelo de bomba requerido, tamaño del revestimiento, configuración de presión y condiciones de funcionamiento.

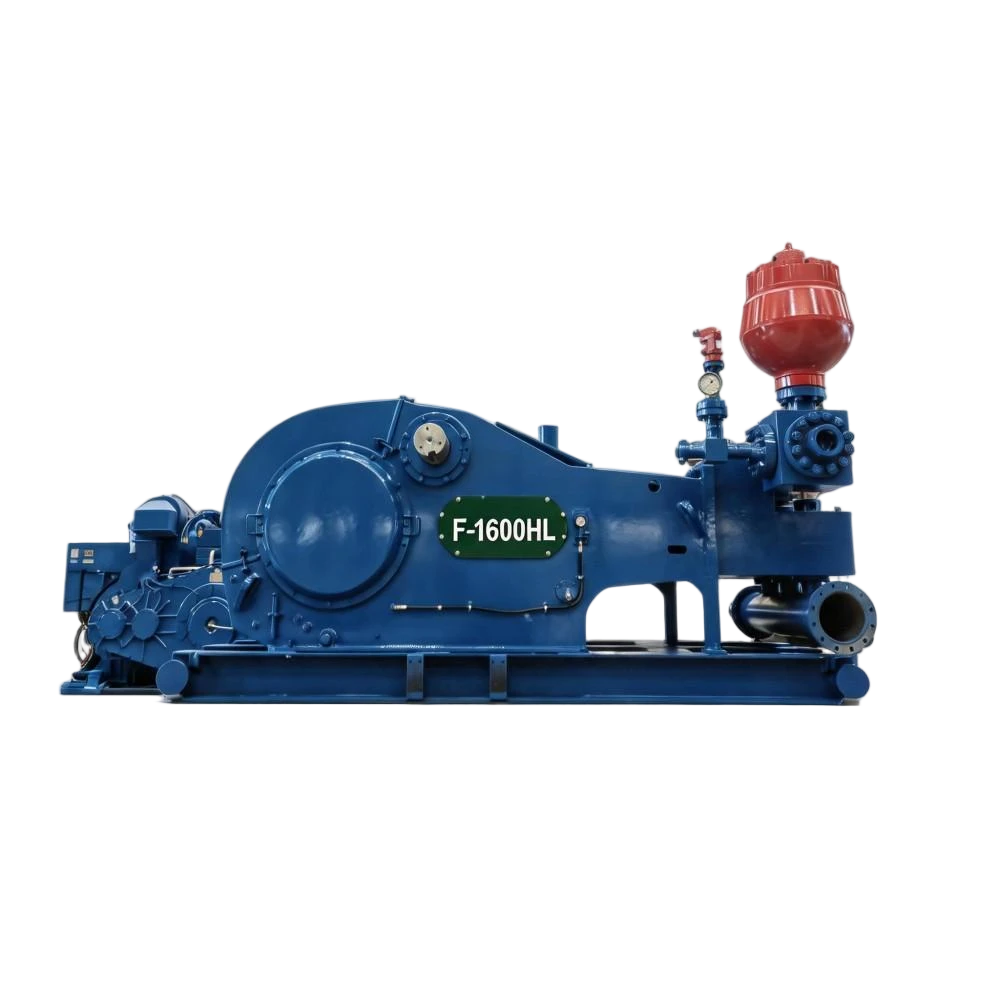

El F-1600HL representa la configuración F-1600 de 7500 PSI para aplicaciones que requieren la disposición correspondiente en extremos de fluido a mayor presión.
El F-1600HL sigue siendo una designación de modelo separada del F-1600 estándar. La capacidad de presión y las conexiones en el extremo del fluido deben seleccionarse según la configuración requerida.
FH Petroleum fabrica y suministra componentes clave de repuesto para los extremos de potencia y los extremos de fluidos de bombas de barro de la serie F. Los requisitos de componentes se confirman por modelo de bomba, plano, número de pieza o muestra aprobada.
Las opciones de reemplazo incluyen:
Las bombas de barro completas de la serie F se fabrican mediante un sistema de fabricación de bombas certificado por API conforme a los requisitos aplicables de API. FH Petroleum suministra bombas de barro completas junto con componentes de repuesto en el extremo de potencia y en el extremo fluido para clientes internacionales.
La fabricación e inspección se realizan conforme a los requisitos aplicables API 7K para la configuración correspondiente de la bomba de barro.
FH Petroleum también fabrica y suministra componentes clave para los extremos de potencia y los extremos de fluido de la bomba de barro para reemplazo y necesidades de suministro OEM. Las dimensiones de los componentes, interfaces y requisitos técnicos se confirman según el modelo de bomba aplicable, planos, números de pieza o muestras aprobadas.
Utiliza las especificaciones técnicas y el artículo enlazados arriba para comparar modelos de la serie F y configuraciones de presión. Los componentes de repuesto en el extremo motriz y el extremo fluido están enlazados en la sección de piezas.
Para los requisitos completos de bombas de barro de la serie F o componentes de reemplazo,Envía una consultacon el modelo de bomba, presión requerida, tamaño del revestimiento, dibujo o número de pieza.
